Bab 9 | Lukisan Oblik

Kaedah Empat Pusat

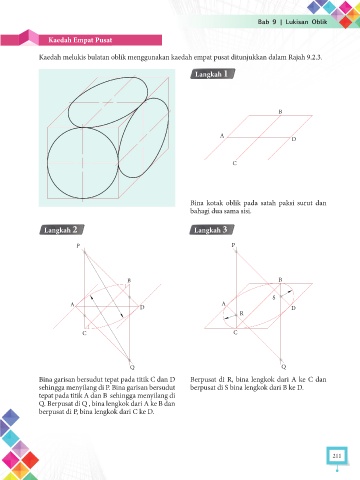

Kaedah melukis bulatan oblik menggunakan kaedah empat pusat ditunjukkan dalam Rajah 9.2.3.

Langkah 1

B

A
D

C

Bina kotak oblik pada satah paksi surut dan
bahagi dua sama sisi.

Langkah 2 Langkah 3

P P

B B

S
A A
D D
R

C C

Q Q
Bina garisan bersudut tepat pada titik C dan D Berpusat di R, bina lengkok dari A ke C dan
sehingga menyilang di P. Bina garisan bersudut berpusat di S bina lengkok dari B ke D.
tepat pada titik A dan B sehingga menyilang di
Q. Berpusat di Q , bina lengkok dari A ke B dan
berpusat di P, bina lengkok dari C ke D.

211
