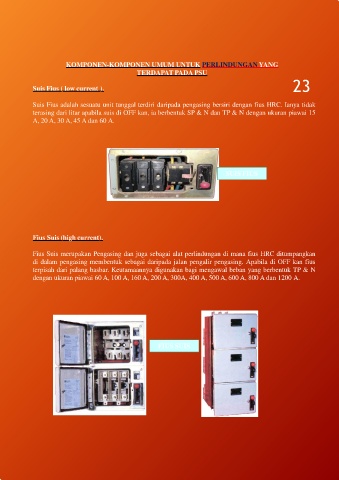

Page 23 - PAPAN SUIS UTAMA VOLTAN RENDAH

KOMPONEN-KOMPONEN UMUM UNTUK PERLINDUNGAN YANG
TERDAPAT PADA PSU
23
Suis Fius ( low current ).

Suis Fius adalah sesuatu unit tunggal terdiri daripada pengasing bersiri dengan fius HRC. Ianya tidak
terasing dari litar apabila suis di OFF kan, ia berbentuk SP & N dan TP & N dengan ukuran piawai 15
A, 20 A, 30 A, 45 A dan 60 A.

SUIS FIUS

Fius Suis (high current).

Fius Suis merupakan Pengasing dan juga sebagai alat perlindungan di mana fius HRC ditumpangkan
di dalam pengasing membentuk sebagai daripada jalan pengalir pengasing. Apabila di OFF kan fius
terpisah dari palang basbar. Keutamaannya digunakan bagi mengawal beban yang berbentuk TP & N
dengan ukuran piawai 60 A, 100 A, 160 A, 200 A, 300A, 400 A, 500 A, 600 A, 800 A dan 1200 A.

FIUS SUIS
