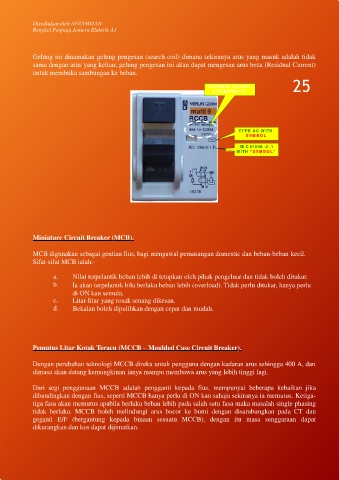

Page 25 - PAPAN SUIS UTAMA VOLTAN RENDAH

Disediakan oleh AFZAMIZAN
Bengkel Penjaga Jentera Elektrik A1

Gelung ini dinamakan gelung pengesan (search coil) dimana sekiranya arus yang masuk adalah tidak
sama dengan arus yang keluar, gelung pengesan ini akan dapat mengesan arus beza (Residual Current)
untuk membuka sambungan ke beban.
25
C U RR E NT R A TIN G
& S EN S ITIV ITY

TY PE A C W ITH
SY M B O L

IE C 61008 -2 -1
W ITH “SYM B O L”

Miniature Circuit Breaker (MCB).

MCB digunakan sebagai gentian fius, bagi mengawal pemasangan domestic dan beban-beban kecil.
Sifat-sifat MCB ialah:-

a. Nilai terpelantik beban lebih di tetapkan oleh pihak pengeluar dan tidak boleh ditukar.
b. Ia akan terpelantik bila berlaku beban lebih (overload). Tidak perlu ditukar, hanya perlu
di ON kan semula.
c. Litar-litar yang rosak senang dikesan.
d. Bekalan boleh dipulihkan dengan cepat dan mudah.

Pemutus Litar Kotak Teracu (MCCB – Moulded Case Circuit Breaker).

Dengan perubahan teknologi MCCB direka untuk pengguna dengan kadaran arus sehingga 400 A, dan
dimasa akan datang kemungkinan ianya mampu membawa arus yang lebih tinggi lagi.

Dari segi penggunaan MCCB adalah pengganti kepada fius, mempunyai beberapa kebaikan jika
dibandingkan dengan fius, seperti MCCB hanya perlu di ON kan sahaja sekiranya ia memutus. Ketiga-
tiga fasa akan memutus apabila berlaku beban lebih pada salah satu fasa maka masalah single phasing
tidak berlaku. MCCB boleh melindungi arus bocor ke bumi dengan disambungkan pada CT dan
geganti E/F (bergantung kepada binaan sesuatu MCCB), dengan itu masa senggaraan dapat
dikurangkan dan kos dapat dijimatkan.
