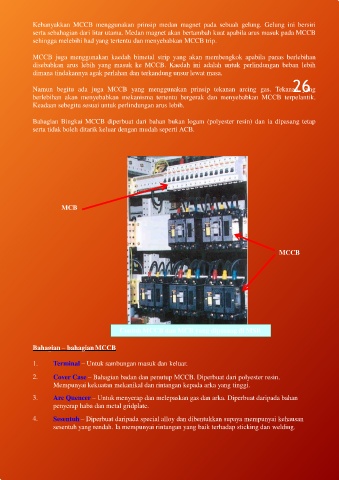

Page 26 - PAPAN SUIS UTAMA VOLTAN RENDAH

Kebanyakkan MCCB menggunakan prinsip medan magnet pada sebuah gelung. Gelung ini bersiri
serta sebahagian dari litar utama. Medan magnet akan bertambah kuat apabila arus masuk pada MCCB
sehingga melebihi had yang tertentu dan menyebabkan MCCB trip.

MCCB juga menggunakan kaedah bimetal strip yang akan membengkok apabila panas berlebihan
disebabkan arus lebih yang masuk ke MCCB. Kaedah ini adalah untuk perlindungan beban lebih
dimana tindakannya agak perlahan dan terkandung unsur lewat masa.
26
Namun begitu ada juga MCCB yang menggunakan prinsip tekanan arcing gas. Tekanan yang
berlebihan akan menyebabkan mekanisma tertentu bergerak dan menyebabkan MCCB terpelantik.
Keadaan sebegitu sesuai untuk perlindungan arus lebih.

Bahagian Bingkai MCCB diperbuat dari bahan bukan logam (polyester resin) dan ia dipasang tetap
serta tidak boleh ditarik keluar dengan mudah seperti ACB.

MCB

MCCB

Contoh MCCB dan MCB yang dipasang di MSB

Bahagian – bahagian MCCB

1. Terminal – Untuk sambungan masuk dan keluar.

2. Cover Case – Bahagian badan dan penutup MCCB. Diperbuat dari polyester resin.
Mempunyai kekuatan mekanikal dan rintangan kepada arka yang tinggi.
3. Arc Quencer – Untuk menyerap dan melepaskan gas dan arka. Diperbuat daripada bahan
penyerap haba dan metal gridplate.

4. Sesentuh – Diperbuat daripada special alloy dan dibentukkan supaya mempunyai kehausan
sesentuh yang rendah. Ia mempunyai rintangan yang baik terhadap sticking dan welding.
