Page 27 - PAPAN SUIS UTAMA VOLTAN RENDAH

5. Mekanisma Pensuisan ( switching mechanism) – Ia merupakan mekanikal lingkage dan
spring untuk tujuan menutup dan membuka sesentuh yang berada di bawah tekanan spring.

27

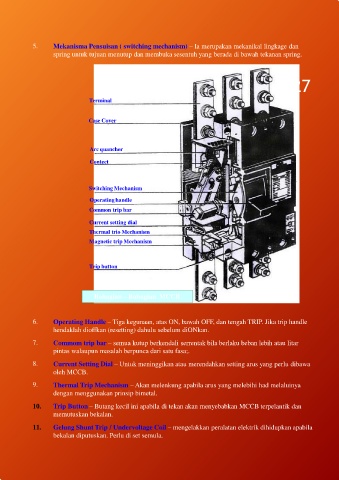

Terminal

Case Cover

Arc quancher

Contect

Switching Mechanism
Operating handle
Common trip bar

Current setting dial
Thermal trio Mechanism
Magnetic trip Mechanism

Trip button

Bahagian – Bahagian MCCB

6. Operating Handle – Tiga kegunaan, atas ON, bawah OFF, dan tengah TRIP. Jika trip handle
hendaklah dioffkan (resetting) dahulu sebelum diONkan.
7. Commom trip bar – semua kutup berkendali serrentak bila berlaku beban lebih atau litar
pintas walaupun masalah berpunca dari satu fasa;.

8. Current Setting Dial – Untuk meninggikan atau merendahkan setting arus yang perlu dibawa
oleh MCCB.

9. Thermal Trip Mechanism – Akan melenkung apabila arus yang melebihi had melaluinya
dengan menggunakan prinsip bimetal.

10. Trip Button – Butang kecil ini apabila di tekan akan menyebabkan MCCB terpelantik dan
memutuskan bekalan.

11. Gelung Shunt Trip / Undervoltage Coil – mengelakkan peralatan elektrik dihidupkan apabila
bekalan diputuskan. Perlu di set semula.
