Page 41 - PAPAN SUIS UTAMA VOLTAN RENDAH
P. 41

41



                                                          6A
                                                                           O C R

                                                                           O CR

                                                                           O CR


                                                                           E FR








                A C B                                                               S T  S H U N T   TRIP COIL








                       R      Y     B     N

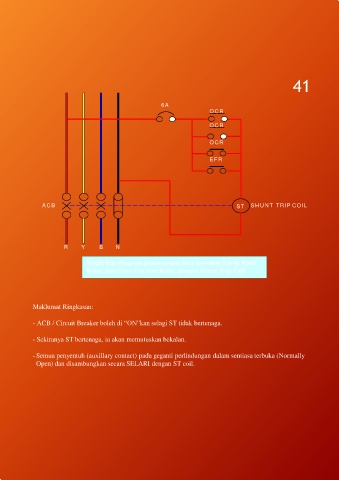

                               Single line diagram pemasangan litar kawalan Earth Fault
                               Relay dan Over Current Relay dengan Shunt Trip Coil






             Maklumat Ringkasan:


             - ACB / Circuit Breaker boleh di “ON”kan selagi ST tidak bertenaga.


             - Sekiranya ST bertenaga, ia akan memutuskan bekalan.

             - Semua penyentuh (auxillary contact) pada geganti perlindungan dalam sentiasa terbuka (Normally
              Open) dan disambungkan secara SELARI dengan ST coil.
