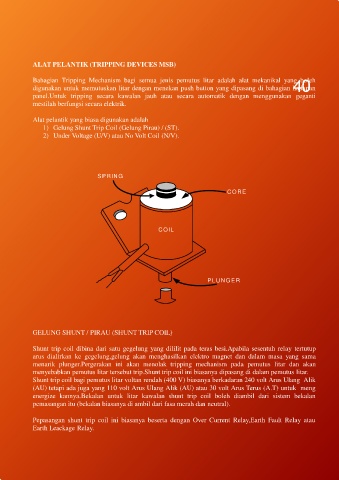

ALAT PELANTIK (TRIPPING DEVICES MSB)

40
Bahagian Tripping Mechanism bagi semua jenis pemutus litar adalah alat mekanikal yang boleh
digunakan untuk memutuskan litar dengan menekan push button yang dipasang di bahagian hadapan
panel.Untuk tripping secara kawalan jauh atau secara automatik dengan menggunakan geganti
mestilah berfungsi secara elektrik.

Alat pelantik yang biasa digunakan adalah
1) Gelung Shunt Trip Coil (Gelung Pirau) / (ST).
2) Under Voltage (U/V) atau No Volt Coil (N/V).

SPRING

CO RE

CO IL

PLUNG ER

GELUNG SHUNT / PIRAU (SHUNT TRIP COIL)

Shunt trip coil dibina dari satu gegelung yang dililit pada teras besi.Apabila sesentuh relay tertutup
arus dialirkan ke gegelung,gelung akan menghasilkan elektro magnet dan dalam masa yang sama
menarik plunger.Pergerakan ini akan menolak tripping mechanism pada pemutus litar dan akan
menyebabkan pemutus litar tersebut trip.Shunt trip coil ini biasanya dipasang di dalam pemutus litar.
Shunt trip coil bagi pemutus litar voltan rendah (400 V) biasanya berkadaran 240 volt Arus Ulang Alik
(AU) tetapi ada juga yang 110 volt Arus Ulang Alik (AU) atau 30 volt Arus Terus (A.T) untuk meng
energize kannya.Bekalan untuk litar kawalan shunt trip coil boleh diambil dari sistem bekalan
pemasangan itu (bekalan biasanya di ambil dari fasa merah dan neutral).

Pepasangan shunt trip coil ini biasanya beserta dengan Over Current Relay,Earth Fault Relay atau
Earth Leackage Relay.
