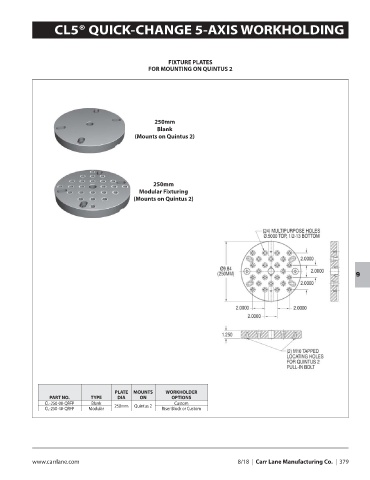

CL5® QUICK-CHANGE 5-AXIS WORKHOLDING





                                                         FIXTURE PLATES
                                                  FOR MOUNTING ON QUINTUS 2









                                                    250mm
                                                     Blank
                                              (Mounts on Quintus 2)








                                                    250mm
                                               Modular Fixturing
                                             (Mounts on Quintus 2)















                                                                                                                      9





















                                       PLATE  MOUNTS    WORKHOLDER
                 PART NO.      TYPE     DIA    ON         OPTIONS
                CL-250-00-QRFP  Blank  250mm  Quintus 2    Custom
                CL-250-40-QRFP  Modular               Riser Block or Custom
