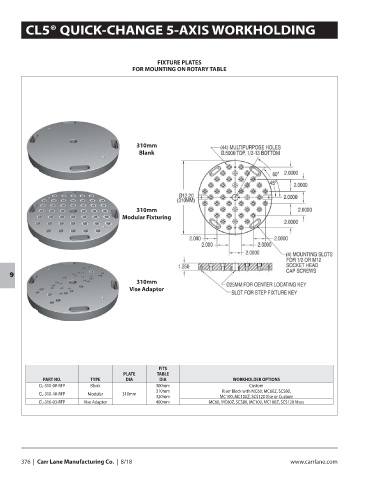

CL5® QUICK-CHANGE 5-AXIS WORKHOLDING





                                                     FIXTURE PLATES
                                             FOR MOUNTING ON ROTARY TABLE














                                              310mm
                                               Blank










                                              310mm
                                         Modular Fixturing











    9
                                              310mm
                                            Vise Adaptor















                                                     FITS
                                          PLATE      TABLE
               PART NO.        TYPE        DIA        DIA                     WORKHOLDER OPTIONS
              CL-310-00-RFP    Blank                300mm                          Custom
                                                    310mm                 Riser Block with MC60, MC60Z, SCS80,
              CL-310-40-RFP   Modular    310mm
                                                    320mm                 MC100, MC100Z, SCS120 Vise or Custom
              CL-310-03-RFP  Vise Adaptor           400mm             MC60, MC60Z, SCS80, MC100, MC100Z, SCS120 Vises









        376  |  Carr Lane Manufacturing Co.  |  8/18                                             www.carrlane.com
