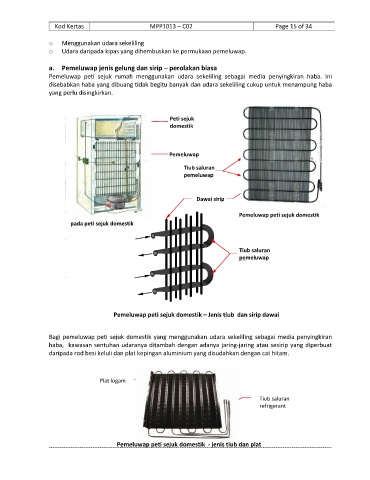

Kod Kertas MPP1013 – C02 Page 15 of 34
o Menggunakan udara sekeliling
o Udara daripada kipas yang dihembuskan ke permukaan pemeluwap.
a. Pemeluwap jenis gelung dan sirip – perolakan biasa
Pemeluwap peti sejuk rumah menggunakan udara sekeliling sebagai media penyingkiran haba. Ini
disebabkan haba yang dibuang tidak begitu banyak dan udara sekeliling cukup untuk menampung haba
yang perlu disingkirkan.
Peti sejuk
domestik
Pemeluwap
Tiub saluran
pemeluwap
Dawai sirip
Pemasangan pemeluwap Pemeluwap peti sejuk domestik
pada peti sejuk domestik
Tiub saluran
pemeluwap
Pemeluwap peti sejuk domestik – Jenis tiub dan sirip dawai
Bagi pemeluwap peti sejuk domestik yang menggunakan udara sekeliling sebagai media penyingkiran
haba, kawasan sentuhan udaranya ditambah dengan adanya jaring-jaring atau sesirip yang diperbuat
daripada rod besi keluli dan plat kepingan aluminium yang disudahkan dengan cat hitam.
Plat logam
Tiub saluran
refrigerant
Pemeluwap peti sejuk domestik - jenis tiub dan plat
------------------------------------------------------------------------------------------------------------------------------------------------------------
