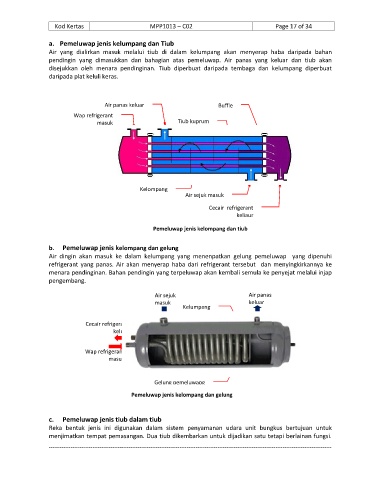

a. Pemeluwap jenis kelumpang dan Tiub
Air yang dialirkan masuk melalui tiub di dalam kelumpang akan menyerap haba daripada bahan
pendingin yang dimasukkan dan bahagian atas pemeluwap. Air panas yang keluar dan tiub akan
disejukkan oleh menara pendinginan. Tiub diperbuat daripada tembaga dan kelumpang diperbuat
daripada plat keluli keras.

Air panas keluar Buffle

Wap refrigerant
masuk Tiub kuprum

Kelompang
Air sejuk masuk
Cecair refrigerant
keliaur

Pemeluwap jenis kelompang dan tiub

b. Pemeluwap jenis kelompang dan gelung
Air dingin akan masuk ke dalam kelumpang yang menenpatkan gelung pemeluwap yang dipenuhi
refrigerant yang panas. Air akan menyerap haba dari refrigerant tersebut dan menyingkirkannya ke
menara pendinginan. Bahan pendingin yang terpeluwap akan kembali semula ke penyejat melalui injap
pengembang.

Air sejuk Air panas
masuk Kelumpang keluar

Cecair refrigerant
keluar

Wap refrigerant
masuk

Gelung pemeluwapg

Pemeluwap jenis kelompang dan gelung

c. Pemeluwap jenis tiub dalam tiub
Reka bentuk jenis ini digunakan dalam sistem penyamanan udara unit bungkus bertujuan untuk
menjimatkan tempat pemasangan. Dua tiub dikembarkan untuk dijadikan satu tetapi berlainan fungsi.

------------------------------------------------------------------------------------------------------------------------------------------------------------
