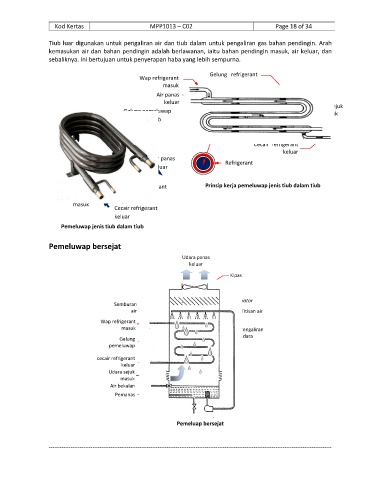

Page 18 - KP.MPP1013-C02-2.0- (2.1 - 2.7)

Kod Kertas MPP1013 – C02 Page 18 of 34

Tiub luar digunakan untuk pengaliran air dan tiub dalam untuk pengaliran gas bahan pendingin. Arah
kemasukan air dan bahan pendingin adalah berlawanan, iaitu bahan pendingin masuk, air keluar, dan
sebaliknya. Ini bertujuan untuk penyerapan haba yang lebih sempurna.

Wap refrigerant Gelung refrigerant
masuk Gelung air
Air panas
keluar
Air sejuk
Gelung pemeluwap masuk

tiub dalam tiub

Air Cecair refrigerant

keluar
Air panas
keluar Refrigerant

Wap refrigerant Prinsip kerja pemeluwap jenis tiub dalam tiub

Air sejuk masuk

masuk Cecair refrigerant
keluar

Pemeluwap jenis tiub dalam tiub

Pemeluwap bersejat
Udara panas
keluar

Kipas

Plat
eliminator
Semburan
air Titisan air
Wap refrigerant
masuk Pengaliran
Gelung udara
pemeluwap

cecair refrigerant

keluar
Udara sejuk Air yang beredar
masuk
Air bekalan
Pemanas

Sump drain

Pump
Pemeluap bersejat

------------------------------------------------------------------------------------------------------------------------------------------------------------
