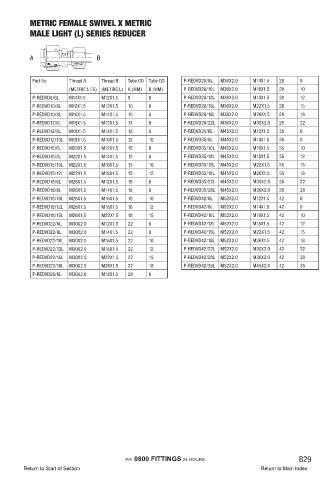

Page 95 - Fluid Fitting 2018_extended
P. 95
METRIC FEMALE SWIVEL X METRIC
MALE LIGHT (L) SERIES REDUCER
A B
Part No Thread A Thread B Tube OD Tube OD P-REDVD28/8L M36X2.0 M14X1.5 28 8
(METRIC L FS) (METRIC L) A (MM) B (MM) P-REDVD28/10L M36X2.0 M16X1.5 28 10
P-REDVD8/6L M14X1.5 M12X1.5 8 6 P-REDVD28/12L M36X2.0 M18X1.5 28 12
P-REDVD10/6L M16X1.5 M12X1.5 10 6 P-REDVD28/15L M36X2.0 M22X1.5 28 15
P-REDVD10/8L M16X1.5 M14X1.5 10 8 P-REDVD28/18L M36X2.0 M26X1.5 28 18
P-REDVD12/6L M18X1.5 M12X1.5 12 6 P-REDVD28/22L M36X2.0 M30X2.0 28 22
P-REDVD12/8L M18X1.5 M14X1.5 12 8 P-REDVD35/6L M45X2.0 M12X1.5 35 6
P-REDVD12/10L M18X1.5 M16X1.5 12 10 P-REDVD35/8L M45X2.0 M14X1.5 35 8
P-REDVD15/6L M22X1.5 M12X1.5 15 6 P-REDVD35/10L M45X2.0 M16X1.5 35 10
P-REDVD15/8L M22X1.5 M14X1.5 15 8 P-REDVD35/12L M45X2.0 M18X1.5 35 12
P-REDVD15/10L M22X1.5 M16X1.5 15 10 P-REDVD35/15L M45X2.0 M22X1.5 35 15
P-REDVD15/12L M22X1.5 M18X1.5 15 12 P-REDVD35/18L M45X2.0 M26X1.5 35 18
P-REDVD18/6L M26X1.5 M12X1.5 18 6 P-REDVD35/22L M45X2.0 M30X2.0 35 22
P-REDVD18/8L M26X1.5 M14X1.5 18 8 P-REDVD35/28L M45X2.0 M36X2.0 35 28
P-REDVD18/10L M26X1.5 M16X1.5 18 10 P-REDVD42/6L M52X2.0 M12X1.5 42 6
P-REDVD18/12L M26X1.5 M18X1.5 18 12 P-REDVD42/8L M52X2.0 M14X1.5 42 8
P-REDVD18/15L M26X1.5 M22X1.5 18 15 P-REDVD42/10L M52X2.0 M16X1.5 42 10
P-REDVD22/6L M30X2.0 M12X1.5 22 6 P-REDVD42/12L M52X2.0 M18X1.5 42 12
P-REDVD22/8L M30X2.0 M14X1.5 22 8 P-REDVD42/15L M52X2.0 M22X1.5 42 15
P-REDVD22/10L M30X2.0 M16X1.5 22 10 P-REDVD42/18L M52X2.0 M26X1.5 42 18
P-REDVD22/12L M30X2.0 M18X1.5 22 12 P-REDVD42/22L M52X2.0 M30X2.0 42 22
P-REDVD22/15L M30X2.0 M22X1.5 22 15 P-REDVD42/28L M52X2.0 M36X2.0 42 28
P-REDVD22/18L M30X2.0 M26X1.5 22 18 P-REDVD42/35L M52X2.0 M45X2.0 42 35
P-REDVD28/6L M36X2.0 M12X1.5 28 6
PH: 0800 FITTINGS 24 HOURS. B29
