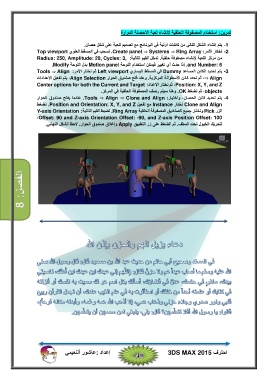

‫تمرين‪ :‬استخدام المصفوفة الحلقية لإنشاء لعبة الأحصنة الدوارة‬

‫‪ -1‬يتم إنشاء الشكل التالي من كائنات أولية في البرنامج مع تصميم للعبة على شكل حصان‪.‬‬
‫‪ -2‬نختار الأمر‪ .Create panel ⇒ Systems ⇒ Ring Array :‬نسحب في المسقط العلوي ‪Top viewport‬‬
‫من مركز اللعبة لإنشاء مصفوفة حلقية‪ .‬ندخل القيم التالية‪Radius: 250, Amplitude: 20, Cycles: 3, :‬‬

‫‪ .and Number: 6‬إذا حدث أي تغيير فيمكن استخدام اللوحة ‪ Motion panel‬بدل اللوحة ‪.Modify‬‬
‫‪ -3‬يتم تحديد الكائن المساعد ‪ Dummy‬في المسقط اليساري ‪ Left viewport‬ثم نختار الأمر‪Tools ⇒ Align :‬‬
‫‪ ،⇒ Align‬ثم نحدد كائن الأسطوانة المركزية‪ .‬وعند فتح صندوق الحوار ‪ ،Align Selection‬يتم تفعيل الإعدادات‬
‫‪ ،Position: X, Y, and Z‬ثم نختار الإعداد‪Center options for both the Current and Target :‬‬

‫‪ ،objects‬ثم نضغط ‪ .OK‬وھنا سيتم رصف المصفوفة الحلقية في المركز‪.‬‬
‫‪ -4‬يتم تحديد كائن الحصان‪ ،‬واختيار‪ .Tools ⇒ Align ⇒ Clone and Align :‬عندما يفتح صندوق الحوار‬
‫‪ Clone and Align‬نختار ‪ Instance‬مع تفعيل ‪ .Position and Orientation: X, Y, and Z‬نضغط‬
‫الزر ‪ Pick‬ونختار جميع الصناديق المصفوفة الحلقية ‪ .Ring Array‬نضبط القيم التالية‪Y-axis Orientation :‬‬
‫‪،Offset: 90 and Z-axis Orientation Offset: -90, and Z-axis Position Offset: 100‬‬

‫لتحريك الخيول تحت السقف‪ .‬ثم الضغط على زر التطبيق ‪ Apply‬وإغلاق صندوق الحوار‪ .‬لاحظ الشكل النھائي‪.‬‬
