‫الفصل‪8 :‬‬ ‫‪ ‬‬

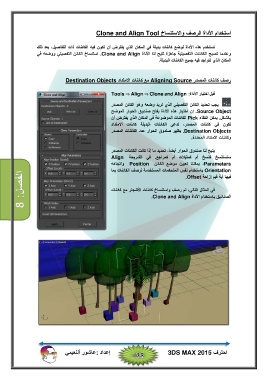

‫استخدام الأداة الرصف والاستنساخ ‪Clone and Align Tool‬‬

‫تستخدم ھذه الأداة لوضع كائنات بديلة في المكان الذي يفترض أن تكون فيه الكائنات ذات التفاصيل‪ ،‬بعد ذلك‬
‫وعندما تصبح الكائنات التفصيلية جاھزة تتيح لنا الأداة ‪ .Clone and Align‬استنساخ الكائن التفصيلي ووضعه في‬

‫المكان الذي تتواجد فيه جميع الكائنات البديلة‪.‬‬

‫رصف كائنات المصدر ‪ Aligning Source‬مع كائنات الامتداد ‪Destination Objects‬‬

‫قبل اختيار الأداة‪Tools ⇒ Align ⇒ Clone and Align :‬‬

‫يجب تحديد الكائن التفصيلي الذي نريد وضعه وھو الكائن المصدر‬
‫‪ .Source Object‬إن اختيار ھذه الأداة يفتح صندوق الحوار الموضح‬
‫بالشكل‪ .‬يمكن انتقاء ‪ Pick‬الكائنات الموضوعة في المكان الذي يفترض أن‬
‫تكون في كائنات المصدر‪ ،‬تدعى الكائنات البديلة كائنات الامتداد‬
‫‪ .Destination Objects‬يظھر صندوق الحوار عدد الكائنات المصدر‬

‫وكائنات الامتداد المحددة‪.‬‬

‫يتيح لنا صندوق الحوار أيضاً‪ ،‬تحديد ما إذا كانت الكائنات المصدر‬
‫ستستنسخ كنسخ أم كمثيلات أم كمراجع‪ .‬في الشريحة ‪Align‬‬
‫‪ ،Parameters‬يمكننا تعيين موضع الكائن ‪ Position‬واتجاھه‬
‫‪ Orientation‬باستخدام نفس المتحكمات المستخدمة لرصف الكائنات بما‬

‫فيھا أية قيم إزاحة ‪.Offset‬‬

‫في المثال التالي‪ ،‬تم رصف واستنساخ كائنات الأشجار مع كائنات‬
‫الصناديق باستخدام الأداة ‪.Clone and Align‬‬
