إنشاء مصفوفات من الكائنات Arrays of Objects
يتيح لنا صندوق الحوار Arrayتعيين أبعاد المصفوفة Array Dimensionsوالانزياح Offsetsوقيم
التحويل ،Transformationوتسمح لنا ھذه البارامترات بإنشاء مصفوفة من الكائنات بسھولة.
Arrayالموجود في شريط يمكن الوصول إلى صندوق الحوار Arrayبتحديد كائن والنقر على الزر

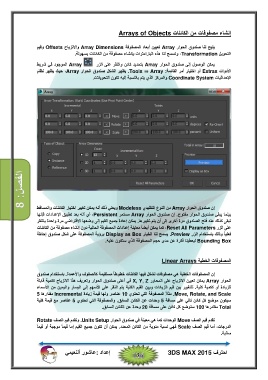

الأدوات Extrasأو اختيار أمر القائمة .Tools ⇒ Array :يظھر الشكل صندوق الحوار ،Arrayحيث يظھر نظام
الإحداثيات Coordinate Systemوالمركز الذي يتم بالنسبة إليه تكون التحويلات.
الفصل8 : إن صندوق الحوار Arrayمن النوع التقليدي Modelessويعني ذلك أنه يمكن تغيير اختيار الكائنات والمساقط
بينما يبقى صندوق الحوار مفتوح .إن صندوق الحوار Arrayمستمر ،Persistentأي أنه بعد تطبيق الإعدادات فإنھا
تبقى كذلك عند فتح الصندوق مرة أخرى إلى أن يتم تغييرھا .يمكن إعادة جميع القيم إلى وضعھا الافتراضي مرة واحدة بالنقر
على الزر ،Reset All Parametersكما يمكن أيضاً معاينة إعدادات المصفوفة الحالية دون إنشاء مصفوفة من الكائنات
فعلياً وذلك باستخدام الزر .Previewيسمح لنا الخيار Display as Boxبرؤية المصفوفة على شكل صندوق إحاطة
Bounding Boxليعطينا فكرة عن مدى حجم المصفوفة الذي ستكون عليه.
المصفوفات الخطية Linear Arrays
إن المصفوفات الخطية ھي مصفوفات تشكل فيھا الكائنات خطوطاً مستقيمة كالصفوف والأعمدة .باستخدام صندوق
الحوار Arrayيمكن تعيين الانزياح على المحاور X, Y, Zفي أعلى صندوق الحوار وتعريف ھذا الانزياح ككمية قابلة
للزيادة أو ككمية كلية .للتغيير بين قيم الزيادات وبين القيم الكلية يتم النقر على الأسھم إلى اليسار واليمين من الأسماء
.Move, Rotate, and Scaleمثلاً المصفوفة التي تحتوي 10عناصر ولھا قيمة زيادة Incrementalمقدارھا 5
سيكون موضع كل كائن تالي على مسافة 5وحدات عن الكائن السابق .والمصفوفة التي تحتوي 5عناصر مع قيمة كلية
Totalمقادرھا 100ستوضع كل كائن على مسافة 20وحدة عن الكائن السابق.
تقدم قيم الصف Moveالوحدات كما ھي معينة في صندوق الحوار .Units Setupوتقدم قيم الصف Rotate
الدرجات ،أما قيم الصف Scaleفھي نسبة مئوية من الكائن المحدد .يمكن أن تكون جميع القيم إما قيماً موجبة أو قيماً
سالبة.
