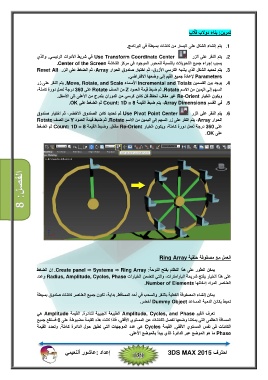

‫تمرين‪ :‬بناء دولاب ق ّلاب‬

‫‪ .1‬يتم إنشاء الشكل على اليسار من كائنات بسيطة في البرنامج‪.‬‬

‫‪ Use Transform Coordinate Center‬في شريط الأدوات الرئيسي‪ .‬والذي‬ ‫‪ .2‬يتم النقر على الزر‬

‫يسبب إجراء جميع التحويلات بالنسبة للمحور الموجود في مركز الشاشة ‪.Center of the Screen‬‬

‫‪ .3‬يتم تحديد الشكل الذي يشبه الكرسي الأزرق‪ ،‬ثم اختيار صندوق الحوار ‪ ،Array‬ثم الضغط على الزر ‪Reset All‬‬

‫‪ Parameters‬لإعادة جميع القيم إلى وضعھا الافتراضي‪.‬‬

‫‪ .4‬يوجد بين القسمين ‪ Incremental and Totals‬الأسماء ‪ .Move, Rotate, and Scale‬يتم النقر على زر‬

‫السھم إلى اليمين من الاسم ‪ .Rotate‬ثم ضبط قيمة العمود ‪ Z‬من الصف ‪ Rotate‬على ‪ 360‬درجة لعمل دورة كاملة‪،‬‬

‫ويكون الخيار ‪ Re-Orient‬غير مف ّعل‪ ،‬لحفظ كل كائن كرسي من الدوران بتدرج من الأعلى إلى الأسفل‪.‬‬

‫‪ .5‬في القسم ‪ ،Array Dimensions‬يتم ضبط القيمة ‪ Count: 1D = 8‬ثم الضغط على ‪.OK‬‬

‫‪ Use Pivot Point Center‬ثم تحديد كائن الصندوق الأخضر‪ ،‬ثم اختيار صندوق‬ ‫‪ .6‬يتم النقر على الزر‬

‫الحوار ‪ ،Array‬يتم النقر على زر السھم إلى اليمين من الاسم ‪ .Rotate‬ثم ضبط قيمة العمود ‪ Y‬من الصف ‪Rotate‬‬

‫على ‪ 360‬درجة لعمل دورة كاملة‪ ،‬ويكون الخيار ‪ Re-Orient‬مف ّعل‪ .‬وضبط القيمة ‪ Count: 1D = 8‬ثم الضغط‬

‫على ‪.OK‬‬

‫الفصل‪8 :‬‬

‫العمل مع مصفوفة حلقية ‪Ring Array‬‬

‫يمكن العثور على ھذا النظام بفتح اللوحة‪ .Create panel ⇒ Systems ⇒ Ring Array :‬إن الضغط‬
‫على ھذا الخيار يفتح شريحة البارامترات‪ ،‬والتي تتضمن الخيارات ‪ Radius, Amplitude, Cycles, Phase‬وعدد‬

‫العناصر المراد إدخالھا ‪.Number of Elements‬‬

‫يمكن إنشاء المصفوفة الفعلية بالنقر والسحب في أحد المساقط‪ .‬بداية‪ ،‬تكون جميع العناصر كائنات صندوق بسيطة‬
‫تحيط بكائن الدمية المساعد ‪ Dummy Object‬أخضر‪.‬‬

‫تعرف القيم ‪ Amplitude, Cycles, and Phase‬الطبيعة الجيبية للدائرة‪ .‬القيمة ‪ Amplitude‬ھي‬
‫المسافة العظمى التي يمكننا وضعھا لفصل الكائنات عن المستوي الأفقي‪ ،‬فاذا كانت ھذه القيمة مضبوطة على ‪ 0‬فستقع جميع‬
‫الكائنات في نفس المستوي الأفقي‪ .‬القيمة ‪ Cycles‬ھي عدد الموجھات التي تطبق حول الدائرة كاملة‪ .‬وتحدد القيمة‬

‫‪ Phase‬ما ھو الموضع عبر الدائرة الذي يبدأ بالموضع الأعلى‪.‬‬
