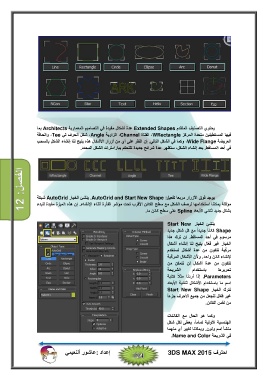

Page 195 - 3DS MAX 2015 احترف

‫‪ ‬‬

‫يحتوي التصنيف المتقدم ‪ Extended Shapes‬عدة أشكال مفيدة في التصاميم المعمارية ‪ Architects‬بما‬
‫فيھا المستطيلين متحدة المركز ‪ ،WRectangle‬القناة ‪ ،Channel‬الزاوية ‪ ،Angle‬شكل الحرف تي ‪ ،Tee‬والحافة‬
‫العريضة ‪ ،Wide Flange‬وكما في الشكل التالي‪ .‬إن النقر على أي من أزرار الأشكال ھذه يتيح لنا إنشاء الشكل بالسحب‬

‫في أحد المساقط‪ .‬بعد إنشاء الشكل‪ ،‬ستظھر عدة شرائح جديدة للتحكم ببارامترات الشكل المحدد‪.‬‬

‫الفصل‪12 :‬‬ ‫يوجد فوق الأزرار مربعا تفعيل‪ .AutoGrid and Start New Shape :‬ينشئ الخيار ‪ AutoGrid‬شبكة‬
‫مؤقتة يمكننا استخدامھا لرصف الشكل مع سطح الكائن الأقرب تحت مؤشر الفأرة أثناء الإنشاء‪ .‬إن ھذه الميزة مفيدة للبدء‬

‫بشكل جديد ثنائي الأبعاد ‪ Spline‬على سطح كائن ما‪.‬‬

‫ينشئ الخيار ‪Start New‬‬
‫‪ Shape‬كائناً جديداً مع كل شكل جديد‬
‫مرسوم في أحد المساقط‪ .‬إن ترك ھذا‬
‫الخيار غير ف ّعال يتيح لنا إنشاء أشكال‬
‫مر ّكبة تتكون من عدة أشكال تستخدم‬
‫لإنشاء كائن واحد‪ .‬ولأن الأشكال المر ّكبة‬
‫تتكون من عدة أشكال لن نتمكن من‬
‫تحريرھا باستخدام الشريحة‬
‫‪ .Parameters‬إذا أردنا مثلاً كتابة‬
‫اسم ما باستخدام الأشكال ثنائية الأبعاد‬
‫نترك الخيار ‪Start New Shape‬‬
‫غير ف ّعال لنجعل من جميع الأحرف جزءاً‬

‫من نفس الكائن‪.‬‬

‫وكما ھو الحال مع الكائنات‬
‫الھندسية الأولية تماماً‪ ،‬يعطى لكل شكل‬
‫منشأ اسم ولون‪ .‬ويمكننا تغيير أي منھما‬

‫في الشريحة ‪.Name and Color‬‬

‫إعداد ‪:‬عاشور ألنعيمي‬ ‫احترف ‪3DS MAX 2015‬‬

‫‪ ‬‬
