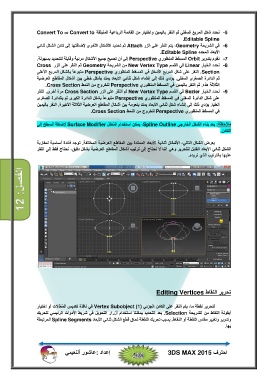

‫‪ -5‬نحدد شكل المربع السفلي ثم النقر باليمين واختيار من القائمة الرباعية المنبثقة ‪Convert To ⇒ Convert to‬‬
‫‪.Editable Spline‬‬

‫‪ -6‬في الشريحة ‪ ،Geometry‬يتم النقر على الزر ‪ Attach‬ثم تحديد الأشكال الأخرى لإضافتھا إلى كائن الشكل ثنائي‬
‫الأبعاد المحدد ‪.Editable Spline‬‬

‫‪ -7‬نقوم بتدوير ‪ Orbit‬المسقط المنظوري ‪ Perspective‬إلى أن تصبح جميع الأشكال مرئية وقابلة للتحديد بسھولة‪.‬‬
‫‪ -8‬نحدد الخيار ‪ Linear‬في القسم ‪ New Vertex Type‬من الشريحة ‪ Geometry‬ثم النقر على الزر ‪Cross‬‬
‫‪ .Section‬النقر على شكل المربع الأسفل في المسقط المنظوري ‪ Perspective‬متبوعاً بالشكل المربع الأعلى‬
‫ثم الدائرة الصغرى السفلى‪ .‬يؤدي ذلك إلى إنشاء شكل ثنائي الأبعاد يمتد بشكل خطي بين أشكال المقاطع العرضية‬

‫الثلاثة ھذه‪ .‬ثم النقر باليمين في المسقط المنظوري ‪ Perspective‬للخروج من النمط ‪.Cross Section‬‬
‫‪ -9‬نحدد الخيار ‪ Bezier‬في القسم ‪ New Vertex Type‬ثم النقر على الزر ‪ Cross Section‬مرة أخرى‪ .‬النقر‬
‫على شكل الدائرة السفلى في المسقط المنظوري ‪ Perspective‬متبوعاً بشكل الدائرة الكبرى ثم بالدائرة الصغرى‬
‫العليا‪ .‬يؤدي ذلك إلى إنشاء شكل ثنائي الأبعاد يمتد بنعومة بين أشكال المقاطع العرضية الثلاثة الأخيرة‪ .‬النقر باليمين‬

‫في المسقط المنظوري ‪ Perspective‬للخروج من النمط ‪.Cross Section‬‬

‫ملاحظة‪ :‬بعد بناء الشكل الخارجي ‪ ،Spline Outline‬يمكن استخدام ال ُم َع ّدل ‪ Surface Modifier‬لإضافة السطح إلى‬

‫الكائن‪.‬‬

‫يعرض الشكل التالي‪ ،‬الأشكال ثنائية الأبعاد الممتدة بين المقاطع العرضية المختلفة‪ .‬توجد فائدة أساسية لمقاربة‬
‫الشكل ثنائي الأبعاد القابل للتحرير وھي أننا لا نحتاج إلى ترتيب أشكال المقاطع العرضية بشكل دقيق‪ ،‬نحتاج فقط إلى النقر‬

‫عليھا بالترتيب الذي نريده‪.‬‬

‫الفصل‪12 :‬‬

‫تحرير النقاط ‪Editing Vertices‬‬

‫لتحرير نقطة ما‪ ،‬يتم النقر على الكائن الجزئي )‪ Vertex Subobject (1‬في نافذة تكديس ال ُم َع ّدلات أو اختيار‬
‫أيقونة النقاط من الشريحة ‪ .Selection‬بعد التحديد يمكننا استخدام أزرار التحويل في شريط الأدوات الرئيسي لتحريك‬
‫وتدوير وتغيير مقاس النقطة أو النقاط‪ .‬يسبب تحريك النقطة لحاق قطع الشكل ثنائي الأبعاد ‪ Spline Segments‬المرتبطة‬

‫بھا‪.‬‬
