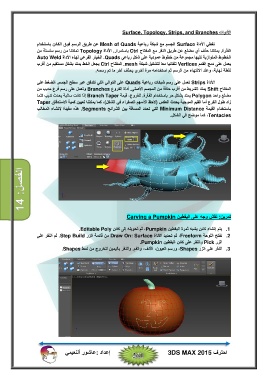

‫الفصل‪14 :‬‬ ‫‪ ‬‬
‫الأدوات ‪Surface, Topology, Strips, and Branches‬‬
‫تغطي الأداة ‪ Surface‬الجسم مع شبكة رباعية ‪ Mesh of Quads‬عن طريق الرسم فوق الكائن باستخدام‬
‫الفأرة‪ .‬يمكننا حذف أي مضلع عن طريق النقر مع المفتاح ‪ Ctrl‬باستمرار‪ .‬الأداة ‪ Topology‬تمكننا من رسم سلسلة من‬
‫الخطوط المتوازية تليھا مجموعة من خطوط عمودية على شكل رباعي ‪ .Quads‬الخيار الفرعي لھذه الأداة ‪Auto Weld‬‬
‫يعمل على دمج القمم ‪ Vertices‬تلقائيا معا لتشكيل شبكة ‪ .mesh‬المفتاح ‪ Ctrl‬يجعل الخط يمتد بشكل مستقيم من أقرب‬
‫نقطة نھاية‪ ،‬وعند الانتھاء من الرسم ثم استخدامه مرة أخرى يحذف آخر ما تم رسمه‪.‬‬
‫الأداة ‪ Strips‬تعمل على رسم شبكات رباعية ‪ Quads‬على التوالي التي تتدفق عبر سطح الجسم‪ .‬الضغط على‬
‫المفتاح ‪ Shift‬يمتد الشريط من أقرب حافة من المجسم الأصلي‪ .‬أداة الفروع ‪ Branches‬وتعمل على رسم فرع مدبب من‬
‫مضلع واحد ‪ Polygon‬يمتد بشكل حر باستخدام الفأرة‪ .‬للفروع‪ ،‬قيمة ‪ Branch Taper‬إذا كانت سالبة يحدث تدبب كلما‬
‫زاد طول الفرع أما القيم الموجبة يحدث العكس )لاحظ الأسھم الصفراء في الشكل(‪ ،‬كما يمكننا تعيين كمية الاستدقاق ‪Taper‬‬
‫باستخدام القيمة ‪ Minimum Distance‬التي تحدد المسافة بين الشرائح ‪ .Segments‬ھذه مفيدة لإنشاء المخالب‬

‫‪ ،Tentacles‬كما موضح في الشكل‪.‬‬

‫تمرين‪ :‬نقش وجه على اليقطين ‪Carving a Pumpkin‬‬

‫‪ .1‬يتم إنشاء كائن يشبه ثمرة اليقطين ‪ ،Pumpkin‬ثم تحويله إلى كائن ‪.Editable Poly‬‬
‫‪ .2‬نفتح اللوحة ‪ ،Freeform‬ثم تحديد الأداة ‪ Draw On: Surface‬من قائمة الزر ‪ .Step Build‬ثم النقر على‬

‫الزر ‪ Pick‬والنقر على كائن اليقطين ‪.Pumpkin‬‬
‫‪ .3‬النقر على الزر ‪ ،Shapes‬ورسم العيون‪ ،‬الأنف‪ ،‬والفم‪ .‬والنقر باليمين للخروج من نمط ‪.Shapes‬‬
