Page 354 - 3DS MAX 2015 احترف

‫‪ ‬‬

‫الدخول لبارامترات الخريطة ‪Accessing Map Parameters‬‬

‫يمتلك العديد من الخرائط عدة شرائح مشتركة تتضمن‪ .Coordinates, Noise, and Time :‬إضافة إلى‬
‫ھذه الشرائح‪ ،‬يمتلك كل نوع مستقل من الخرائط شريحته الخاصة من البارامترات‪.‬‬

‫الفصل‪18 :‬‬ ‫شريحة الإحداثيات ‪Coordinates‬‬

‫تحتاج كل خريطة مطبقة على كائن ما إلى إحداثيات تشكيل صورية تعرف كيفية رصف الخريطة مع الكائن‪ .‬باستخدام‬
‫مثال شعار علبة الحساء المذكور سابقاً‪ ،‬قد نرغب برصف الحافة العليا للشعار مع الحافة العليا للعلبة‪ ،‬لكن قد نقوم بتوضيع‬
‫الحافة العليا للخريطة في وسط العلبة‪ .‬تقوم إحداثيات وضع الخريطة بتعريف مكان توضع الزاوية العليا اليمنى من الخريطة‬

‫على الكائن‪.‬‬

‫يتم تأسيس جميع إحداثيات الخرائط على نظام الإحداثيات ‪ UVW Coordinate System‬والذي يماثل نظام‬
‫الإحداثيات المألوف ‪ ،XYZ‬باستثناء أنه تتم تسميته بشكل منفرد بحيث لا تختلط بينه وبين إحداثيات التحويل‪ .‬إن ھذه‬
‫الإحداثيات مطلوبة من أجل كل كائن مطبقة عليه الخريطة‪ .‬في معظم الحالات‪ ،‬يمكننا توليد ھذه الإحداثيات تلقائياً عندما يتم‬

‫إنشاء كائناً ما بتحديد الخيار ‪ Generate Mapping Coordinates‬في الشريحة ‪ Parameter‬للكائن‪.‬‬

‫ملاحظة‪ :‬لا تمتلك الخامات القابلة للتحرير ‪ Editable Meshes‬أية إحداثيات وضع الخريطة ‪ ،Mapping‬ولكن يمكننا‬

‫توليد ‪ Generate‬ھذه الإحداثيات باستخدام ال ُم َع ّدل ‪.UVW Map Modifier‬‬

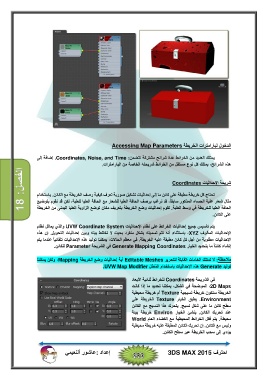

‫في الشريحة ‪ Coordinates‬للخرائط ثنائية الأبعاد‬
‫‪ ،2D Maps‬الموضحة في الشكل‪ ،‬يمكننا تحديد ما إذا كانت‬
‫الخريطة ستكون خريطة نسيجية ‪ Texture‬أم خريطة محيطية‬
‫‪ .Environment‬يطبق الخيار ‪ Texture‬الخريطة على‬
‫سطح كائن ما على شكل نسيج‪ .‬يتحرك ھذا النسيج مع الكائن‬
‫عند تحريك الكائن‪ .‬ينشئ الخيار ‪ Environ‬خريطة بيئة‬
‫محيطة‪ .‬يتم قفل الخرائط المحيطية مع الفضاء العام ‪World‬‬
‫وليس مع الكائن‪ .‬إن تحريك الكائن المطبقة عليه خريطة محيطية‬

‫يؤدي إلى سحب الخريطة عبر سطح الكائن‪.‬‬

‫إعداد ‪:‬عاشور ألنعيمي‬ ‫احترف ‪3DS MAX 2015‬‬

‫‪ ‬‬
