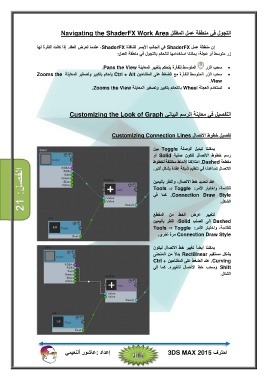

Page 417 - 3DS MAX 2015 احترف

‫‪ ‬‬

‫التجول في منطقة عمل المظلل ‪Navigating the ShaderFX Work Area‬‬

‫إن منطقة عمل ‪ ShaderFX‬في الجانب الأيسر للنافذة ‪ ،ShaderFX‬عندما تعرض العقد‪ .‬إذا كانت الفأرة لھا‬
‫زر متوسط أو عجلة‪ ،‬يمكننا استخدامھا للتحكم بالتجول في منطقة العمل‪:‬‬

‫سحب الزر المتوسط للفأرة يتحكم بتغيير المعاينة ‪.Pans the View‬‬ ‫‪‬‬
‫سحب الزر المتوسط للفأرة مع الضغط على المفتاحين ‪ Ctrl + Alt‬يتحكم بتكبير وتصغير المعاينة ‪Zooms the‬‬ ‫‪‬‬

‫‪.View‬‬ ‫‪‬‬
‫تستخدم العجلة ‪ Wheel‬بالتحكم بتكبير وتصغير المعاينة ‪.Zooms the View‬‬

‫الفصل‪21 :‬‬ ‫التفصيل في معاينة الرسم البياني ‪Customizing the Look of Graph‬‬

‫تفصيل خطوط الاتصال ‪Customizing Connection Lines‬‬

‫يمكننا تبديل الوصلة ‪ Toggle‬بين‬
‫رسم خطوط الاتصال لتكون صلبة ‪ Solid‬أو‬
‫مقطعة ‪ .Dashed‬امتلاكنا لأنماط مختلفة لخطوط‬
‫الاتصال تساعدنا في تنظيم شبكة عقدة يشكل أكبر‪.‬‬

‫عند تحديد خط الاتصال‪ ،‬والنقر باليمين‬
‫للقائمة‪ ،‬واختيار الأمر‪Tools ⇒ Toggle :‬‬
‫‪ .Connection Draw Style‬كما في‬

‫الشكل‪.‬‬

‫لتغيير عرض الخط من المقطع‬
‫‪ Dashed‬إلى الصلب ‪ ،Solid‬النقر باليمين‬
‫للقائمة‪ ،‬واختيار الأمر‪Tools ⇒ Toggle :‬‬

‫‪ Connection Draw Style‬مرة أخرى‪.‬‬

‫يمكننا أيضاً تغيير خط الاتصال ليكون‬
‫بشكل مستقيم ‪ Rectilinear‬بدلاً من المنحنى‬
‫‪ .Curving‬عند الضغط على المفتاحين ‪Ctrl +‬‬
‫‪ Shift‬وسحب خط الاتصال لتغييره‪ .‬كما في‬

‫الشكل‪.‬‬

‫إعداد ‪:‬عاشور ألنعيمي‬ ‫احترف ‪3DS MAX 2015‬‬

‫‪ ‬‬
