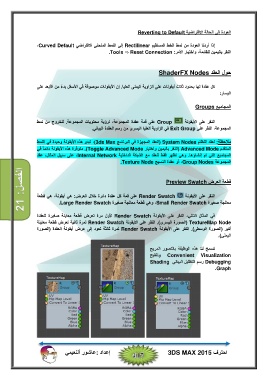

Page 418 - 3DS MAX 2015 احترف

‫‪ ‬‬

‫العودة إلى الحالة الافتراضية ‪Reverting to Default‬‬

‫إذا أردنا العودة من نمط الخط المستقيم ‪ Rectilinear‬إلى النمط المنحنى الافتراضي ‪،Curved Default‬‬
‫النقر باليمين للقائمة‪ ،‬واختيار الأمر‪.Tools ⇒ Reset Connection :‬‬

‫حول العقد ‪ShaderFX Nodes‬‬

‫كل عقدة لھا بحدود ثلاث أيقونات على الزاوية اليمنى العليا‪ .‬إن الأيقونات موصوفة في الأسفل بد ًء من الأبعد على‬
‫اليسار‪:‬‬

‫المجاميع ‪Groups‬‬

‫‪ Group‬على قمة عقدة المجموعة‪ ،‬لرؤية محتويات المجموعة‪ .‬للخروج من نمط‬ ‫النقر على الأيقونة‬

‫المجموعة‪ ،‬النقر على ‪ Exit Group‬في الزاوية العليا اليسرى من رسم العقدة البياني‪.‬‬

‫ملاحظة‪ :‬لعقد النظام ‪) System Nodes‬العقد المجھزة في البرنامج ‪ ،(3ds Max‬تبدو ھذه الأيقونة وحيدة في النمط‬

‫المتقدم ‪) Advanced Mode‬النقر باليمين واختيار ‪ .(Toggle Advanced Mode‬متوفرة ھذه الأيقونة دائماً في‬
‫المجاميع التي تم إنشاؤھا‪ .‬وھي تظھر فقط للعقد مع الشبكة الداخلية ‪ ،Internal Network‬على سبيل المثال‪ ،‬عقد‬

‫المجموعة ‪ ،Group Nodes‬أو عقدة النسيج ‪.Texture Node‬‬

‫الفصل‪21 :‬‬ ‫قطعة العرض ‪Preview Swatch‬‬

‫النقر على الأيقونة ‪ Render Swatch‬على قمة كل عقدة دائرة خلال العرض‪ :‬ھي أيقونة‪ ،‬ھي قطعة‬
‫معالجة صغيرة ‪ ،Small Render Swatch‬وھي قطعة معالجة صغيرة ‪.Large Render Swatch‬‬

‫في المثال التالي‪ ،‬النقر على الأيقونة ‪ Render Swatch‬لأول مرة تعرض قطعة معاينة صغيرة للعقدة‬
‫‪) TextureMap Node‬الصورة اليسرى(‪ .‬النقر على الأيقونة ‪ Render Swatch‬لمرة ثانية تعرض قطعة معاينة‬
‫أكبر )الصورة الوسطى(‪ .‬النقر على الأيقونة ‪ Render Swatch‬لمرة ثالثة تعود إلى عرض أيقونة العقدة )الصورة‬

‫اليمنى(‪.‬‬

‫تسمح لنا ھذه الوظيفة بالتصور المريح‬
‫‪ Convenient Visualization‬وتنقيح‬
‫‪ Debugging‬رسم التظليل البياني ‪Shading‬‬

‫‪.Graph‬‬
