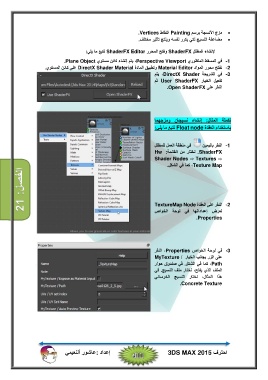

Page 412 - 3DS MAX 2015 احترف

‫الفصل‪21 :‬‬ ‫‪ ‬‬

‫‪ ‬مزج الأنسجة برسم ‪ Painting‬النقاط ‪.Vertices‬‬
‫‪ ‬مضاعفة النسيج لكي يكرر نفسه وينتج تأثير مختلف‪.‬‬
‫لإنشاء المظلل ‪ ShaderFX‬وفتح المحرر ‪ ShaderFX Editor‬نتبع ما يلي‪:‬‬
‫‪ -1‬في المسقط المنظوري ‪ ،Perspective Viewport‬يتم إنشاء كائن مستوي ‪.Plane Object‬‬
‫‪ -2‬نفتح محرر المواد ‪ Material Editor‬وتطبيق المادة ‪ DirectX Shader Material‬على كائن المستوي‪.‬‬

‫‪ -3‬في الشريحة ‪ ،DirectX Shader‬يتم‬
‫تفعيل الخيار ‪ User ShaderFX‬ثم‬

‫النقر على ‪.Open ShaderFX‬‬

‫تكملة المثال‪ :‬إنشاء نسيجان ومزجھما‬
‫باستخدام العقدة ‪ Float node‬نتبع ما يلي‪:‬‬

‫‪ -1‬النقر باليمين في منطقة العمل للمظلل‬
‫‪ .ShaderFX‬نختار من القائمة‪Hw :‬‬
‫⇒ ‪Shader Nodes ⇒ Textures‬‬

‫‪ ،Texture Map‬كما في الشكل‪.‬‬

‫‪ -2‬النقر على العقدة ‪TextureMap Node‬‬
‫لعرض إعداداتھا في لوحة الخواص‬

‫‪.Properties‬‬

‫‪ -3‬في لوحة الخواص ‪ ،Properties‬النقر‬
‫على الزر بجانب الخيار ‪MyTexture /‬‬
‫‪ ،Path‬كما في الشكل‪ .‬في صندوق حوار‬
‫الملف الذي يفتح‪ ،‬نختار ملف النسيج‪ .‬في‬
‫ھذا المثال‪ ،‬نختار النسيج الخرساني‬

‫‪.Concrete Texture‬‬
