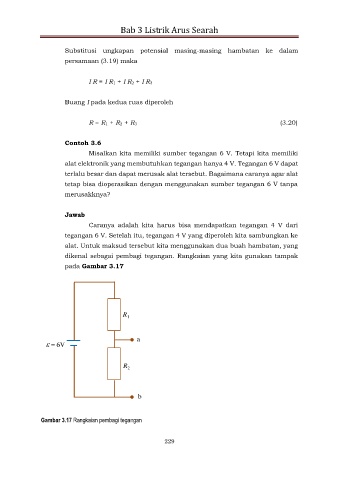

Page 241 - Fisika Dasar 2 - Mikrajuddin Abdullah 2017

Bab 3 Listrik Arus Searah

Substitusi ungkapan potensial masing-masing hambatan ke dalam
persamaan (3.19) maka

I R = I R1 + I R2 + I R3

Buang I pada kedua ruas diperoleh

R = R1 + R2 + R3 (3.20)

Contoh 3.6

Misalkan kita memiliki sumber tegangan 6 V. Tetapi kita memiliki
alat elektronik yang membutuhkan tegangan hanya 4 V. Tegangan 6 V dapat
terlalu besar dan dapat merusak alat tersebut. Bagaimana caranya agar alat

tetap bisa dioperasikan dengan menggunakan sumber tegangan 6 V tanpa
merusakknya?

Jawab
Caranya adalah kita harus bisa mendapatkan tegangan 4 V dari

tegangan 6 V. Setelah itu, tegangan 4 V yang diperoleh kita sambungkan ke
alat. Untuk maksud tersebut kita menggunakan dua buah hambatan, yang
dikenal sebagai pembagi tegangan. Rangkaian yang kita gunakan tampak

pada Gambar 3.17

R 1

a
 = 6V

R 2

b

Gambar 3.17 Rangkaian pembagi tegangan
