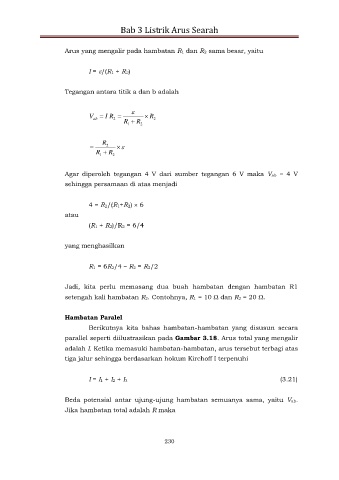

Bab 3 Listrik Arus Searah

Arus yang mengalir pada hambatan R1 dan R2 sama besar, yaitu

I = /(R1 + R2)

Tegangan antara titik a dan b adalah


V  I R   R
2
ab
R  R 2 2
1

R
 2  
R 1  R 2

Agar diperoleh tegangan 4 V dari sumber tegangan 6 V maka Vab = 4 V

sehingga persamaan di atas menjadi

4 = R2/(R1+R2)  6
atau
(R1 + R2)/R2 = 6/4

yang menghasilkan

R1 = 6R2/4 – R2 = R2/2

Jadi, kita perlu memasang dua buah hambatan dengan hambatan R1
setengah kali hambatan R2. Contohnya, R1 = 10  dan R2 = 20 .

Hambatan Paralel
Berikutnya kita bahas hambatan-hambatan yang disusun secara
parallel seperti diilustrasikan pada Gambar 3.18. Arus total yang mengalir

adalah I. Ketika memasuki hambatan-hambatan, arus tersebut terbagi atas
tiga jalur sehingga berdasarkan hokum Kirchoff I terpenuhi

I = I1 + I2 + I3 (3.21)

Beda potensial antar ujung-ujung hambatan semuanya sama, yaitu Vab.
Jika hambatan total adalah R maka

230
