Bab 3 Listrik Arus Searah

V
I  ab
R

Karena beda potensial antar ujung hambatan R1, R2, dan R3 juga Vab maka

V
I  ab
1
R
1

V
I  ab
2
R
2

V
I  ab
3
R
3

I 1 R 1

I
a 2 R 2 b

I I 3

R 3

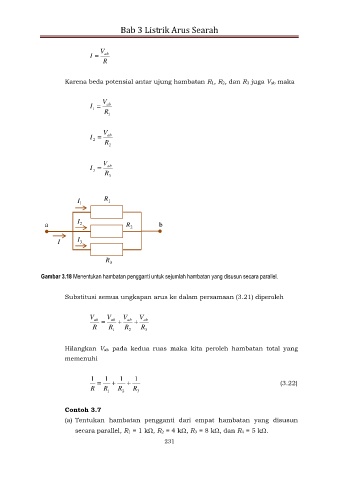

Gambar 3.18 Menentukan hambatan pengganti untuk sejumlah hambatan yang disusun secara parallel.

Substitusi semua ungkapan arus ke dalam persamaan (3.21) diperoleh

V ab  V ab  V ab  V ab
R R R R
1 2 3

Hilangkan Vab pada kedua ruas maka kita peroleh hambatan total yang
memenuhi

1  1  1  1 (3.22)
R R 1 R 2 R 3

Contoh 3.7
(a) Tentukan hambatan pengganti dari empat hambatan yang disusun

secara parallel, R1 = 1 k, R2 = 4 k, R3 = 8 k, dan R4 = 5 k.
231
