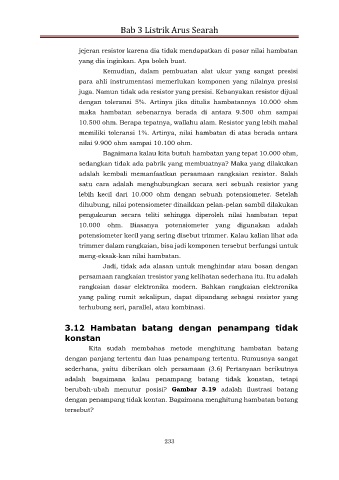

Page 245 - Fisika Dasar 2 - Mikrajuddin Abdullah 2017

Bab 3 Listrik Arus Searah

jejeran resistor karena dia tidak mendapatkan di pasar nilai hambatan
yang dia inginkan. Apa boleh buat.

Kemudian, dalam pembuatan alat ukur yang sangat presisi
para ahli instrumentasi memerlukan komponen yang nilainya presisi
juga. Namun tidak ada resistor yang presisi. Kebanyakan resistor dijual

dengan toleransi 5%. Artinya jika ditulis hambatannya 10.000 ohm
maka hambatan sebenarnya berada di antara 9.500 ohm sampai
10.500 ohm. Berapa tepatnya, wallahu alam. Resistor yang lebih mahal
memiliki toleransi 1%. Artinya, nilai hambatan di atas berada antara
nilai 9.900 ohm sampai 10.100 ohm.

Bagaimana kalau kita butuh hambatan yang tepat 10.000 ohm,
sedangkan tidak ada pabrik yang membuatnya? Maka yang dilakukan
adalah kembali memanfaatkan persamaan rangkaian resistor. Salah

satu cara adalah menghubungkan secara seri sebuah resistor yang
lebih kecil dari 10.000 ohm dengan sebuah potensiometer. Setelah
dihubung, nilai potensiometer dinaikkan pelan-pelan sambil dilakukan
pengukuran secara teliti sehingga diperoleh nilai hambatan tepat
10.000 ohm. Biasanya potensiometer yang digunakan adalah

potensiometer kecil yang sering disebut trimmer. Kalau kalian lihat ada
trimmer dalam rangkaian, bisa jadi komponen tersebut berfungsi untuk
meng-eksak-kan nilai hambatan.

Jadi, tidak ada alasan untuk menghindar atau bosan dengan
persamaan rangkaian tresistor yang kelihatan sederhana itu. Itu adalah
rangkaian dasar elektronika modern. Bahkan rangkaian elektronika
yang paling rumit sekalipun, dapat dipandang sebagai resistor yang
terhubung seri, parallel, atau kombinasi.

3.12 Hambatan batang dengan penampang tidak
konstan

Kita sudah membahas metode menghitung hambatan batang
dengan panjang tertentu dan luas penampang tertentu. Rumusnya sangat
sederhana, yaitu diberikan oleh persamaan (3.6) Pertanyaan berikutnya
adalah bagaimana kalau penampang batang tidak konstan, tetapi
berubah-ubah menutur posisi? Gambar 3.19 adalah ilustrasi batang

dengan penampang tidak kontan. Bagaimana menghitung hambatan batang
tersebut?

233
