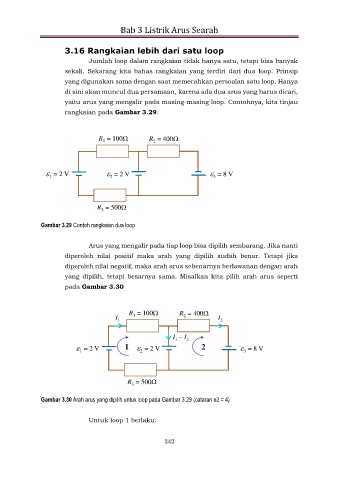

Bab 3 Listrik Arus Searah

3.16 Rangkaian lebih dari satu loop
Jumlah loop dalam rangkaian tidak hanya satu, tetapi bisa banyak

sekali. Sekarang kita bahas rangkaian yang terdiri dari dua loop. Prinsip
yang digunakan sama dengan saat memecahkan persoalan satu loop. Hanya
di sini akan muncul dua persamaan, karena ada dua arus yang harus dicari,

yaitu arus yang mengalir pada masing-masing loop. Contohnya, kita tinjau
rangkaian pada Gambar 3.29.

R = 100 R = 400
1
2

 = 2 V  = 2 V  = 8 V
3
1
2

R = 500
3

Gambar 3.29 Contoh rangkaian dua loop

Arus yang mengalir pada tiap loop bisa dipilih sembarang. Jika nanti
diperoleh nilai positif maka arah yang dipilih sudah benar. Tetapi jika

diperoleh nilai negatif, maka arah arus sebenarnya berlawanan dengan arah
yang dipilih, tetapi besarnya sama. Misalkan kita pilih arah arus seperti
pada Gambar 3.30

R = 100 R = 400
I 1 1 2 I 2

I – I 2
1
 = 2 V 1  = 2 V 2  = 8 V
2
3
1

R = 500
3

Gambar 3.30 Arah arus yang dipilih untuk loop pada Gambar 3.29 (cataran e2 = 4)

Untuk loop 1 berlaku:

242
