Bab 3 Listrik Arus Searah

Dengan demikian

I  200 + I  300 – (5 – 7) = 0

500 I + 2 = 0

atau
I = -2/500 = - 0,04 A

Karena diperoleh arus berharga negatif, maka arah arus dalam rangkaian
berlawanan dengan anak panah yang digambar. Jadi arus mengalir

berlawanan dengan arah jarum jam dan besarnya 0,04 A.

Untuk sumber tegangan yang memiliki hambatan dalam.

Misalkan kita pilih arah arus seperi pada Gambar 3.28

R = 200
1

r = 5 r = 5
I

 = 5 V  = 7 V
1
2

R = 300
2

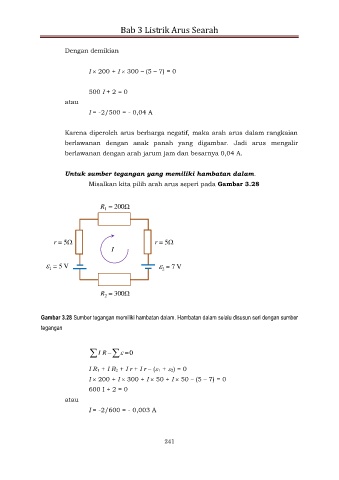

Gambar 3.28 Sumber tegangan memiliki hambatan dalam. Hambatan dalam selalu disusun seri dengan sumber
tegangan

 I R     0

I R1 + I R2 + I r + I r – (1 + 2) = 0
I  200 + I  300 + I  50 + I  50 – (5 – 7) = 0
600 I + 2 = 0

atau
I = -2/600 = - 0,003 A

241
