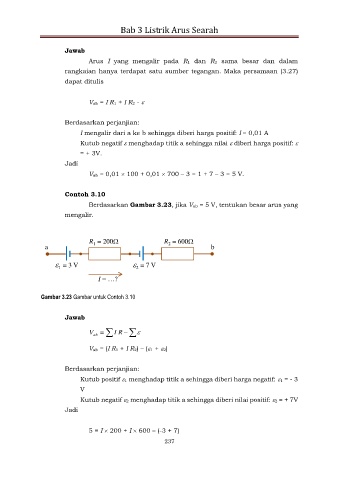

Bab 3 Listrik Arus Searah

Jawab
Arus I yang mengalir pada R1 dan R2 sama besar dan dalam

rangkaian hanya terdapat satu sumber tegangan. Maka persamaan (3.27)
dapat ditulis

Vab = I R1 + I R2 - 

Berdasarkan perjanjian:
I mengalir dari a ke b sehingga diberi harga positif: I = 0,01 A
Kutub negatif  menghadap titik a sehingga nilai  diberi harga positif: 

= + 3V.
Jadi
Vab = 0,01  100 + 0,01  700 – 3 = 1 + 7 – 3 = 5 V.

Contoh 3.10
Berdasarkan Gambar 3.23, jika Vab = 5 V, tentukan besar arus yang
mengalir.

R = 200 R = 600
a 1 2 b
  

 = 3 V  = 7 V
1
2
I = …?

Gambar 3.23 Gambar untuk Contoh 3.10

Jawab

V ab   I R   

Vab = (I R1 + I R2) – (1 + 2)

Berdasarkan perjanjian:
Kutub positif 1 menghadap titik a sehingga diberi harga negatif: 1 = - 3
V

Kutub negatif 2 menghadap titik a sehingga diberi nilai positif: 2 = + 7V
Jadi

5 = I  200 + I  600 – (-3 + 7)
237
