Bab 3 Listrik Arus Searah
5 = 800 I – 4
atau
I = 9/800 = 0,01125 A.
3.14 Hambatan dalam sumber tegangan
Sumber tegangan seperti baterei dan aki sebenarnya juga memiliki
hambatan. Ketika dipasang pada rangkaian maka hambatan di dalam
rangkaian bukan hanya hambatan hambatan-hambatan yang dipasang,
tetapi juga hambatan yang dimiliki sumber tegangan. Hambatan yang
dimiliki sumber tegangan disebut hambatan internal. Sumber tegangan
yang ideal adalah sumber tegangan yang hambatan dalamnya nol. Tetapi
tidak ada sumber tegangan yang ideal. Sumber tegangan yang baik adalah
sumber tegangan yang memiliki hambatan dalam sangat kecil.
Untuk menentukan arus yang mengalir dalam rangkaian ketika
dipasang sumber tegangan, maka sumber tegangan tersebut dapat
digantikan dengan sebuah sumber tegangan ideal yang diseri dengan
sebuah hambatan r seperti diilustrasikan pada Gambar 3.24. Hambatan r
inilah yang disebut tahahan internal sumber tegangan.
r

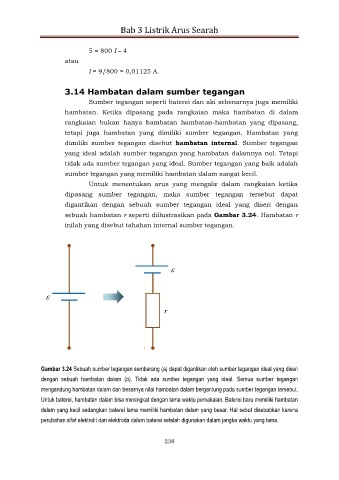

Gambar 3.24 Sebuah sumber tegangan sembarang (a) dapat digantikan oleh sumber tegangan ideal yang diseri
dengan sebuah hambatan dalam (b). Tidak ada sumber tegangan yang ideal. Semua sumber tegangan
mengandung hambatan dalam dan besarnya nilai hambatan dalam bergantung pada sumber tegangan tersebut.
Untuk baterei, hambatan dalam bisa meningkat dengan lama waktu pemakaian. Baterei baru memiliki hambatan
dalam yang kecil sedangkan baterei lama memiliki hambatan dalam yang besar. Hal sebut disebabkan karena
perubahan sifat elektrolit dan elektroda dalam baterei setelah digunakan dalam jangka waktu yang lama.
