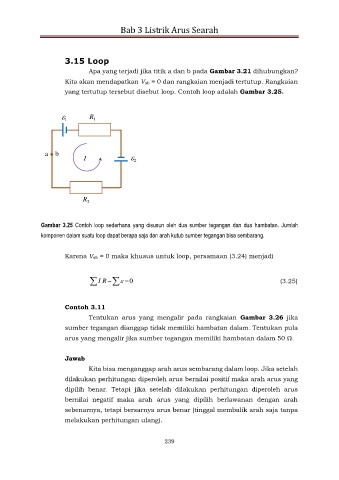

Bab 3 Listrik Arus Searah

3.15 Loop

Apa yang terjadi jika titik a dan b pada Gambar 3.21 dihubungkan?
Kita akan mendapatkan Vab = 0 dan rangkaian menjadi tertutup. Rangkaian
yang tertutup tersebut disebut loop. Contoh loop adalah Gambar 3.25.

 R 1
1

a  b
I 
2

R 2

Gambar 3.25 Contoh loop sederhana yang disusun oleh dua sumber tegangan dan dua hambatan. Jumlah

komponen dalam suatu loop dapat berapa saja dan arah kutub sumber tegangan bisa sembarang.

Karena Vab = 0 maka khusus untuk loop, persamaan (3.24) menjadi

 I R     0 (3.25)

Contoh 3.11

Tentukan arus yang mengalir pada rangkaian Gambar 3.26 jika
sumber tegangan dianggap tidak memiliki hambatan dalam. Tentukan pula
arus yang mengalir jika sumber tegangan memiliki hambatan dalam 50 .

Jawab
Kita bisa menganggap arah arus sembarang dalam loop. Jika setelah
dilakukan perhitungan diperoleh arus bernilai positif maka arah arus yang
dipilih benar. Tetapi jika setelah dilakukan perhitungan diperoleh arus

bernilai negatif maka arah arus yang dipilih berlawanan dengan arah
sebenarnya, tetapi bersarnya arus benar (tinggal membalik arah saja tanpa
melakukan perhitungan ulang).

239
