Bab 3 Listrik Arus Searah

R = 200
1

 = 5 V  = 7 V
2
1

R = 300
2

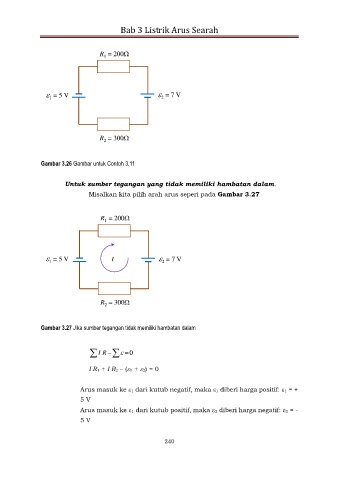

Gambar 3.26 Gambar untuk Contoh 3.11

Untuk sumber tegangan yang tidak memiliki hambatan dalam.
Misalkan kita pilih arah arus seperi pada Gambar 3.27

R = 200
1

 = 5 V I  = 7 V
2
1

R = 300
2

Gambar 3.27 Jika sumber tegangan tidak memiliki hambatan dalam

 I R     0

I R1 + I R2 – (1 + 2) = 0

Arus masuk ke 1 dari kutub negatif, maka 1 diberi harga positif: 1 = +

5 V
Arus masuk ke 1 dari kutub positif, maka 2 diberi harga negatif: 2 = -
5 V
