i

R

v s(t) = +
V m co s ωt volt - C

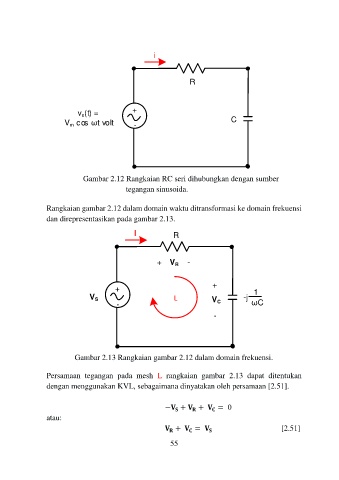

Gambar 2.12 Rangkaian RC seri dihubungkan dengan sumber
tegangan sinusoida.

Rangkaian gambar 2.12 dalam domain waktu ditransformasi ke domain frekuensi
dan direpresentasikan pada gambar 2.13.
I
R

+ V R -

+
+ -j 1
V S - L V C ωC
-

Gambar 2.13 Rangkaian gambar 2.12 dalam domain frekuensi.

Persamaan tegangan pada mesh L rangkaian gambar 2.13 dapat ditentukan
dengan menggunakan KVL, sebagaimana dinyatakan oleh persamaan [2.51].

− + + = 0

atau:
+ = [2.51]

55
