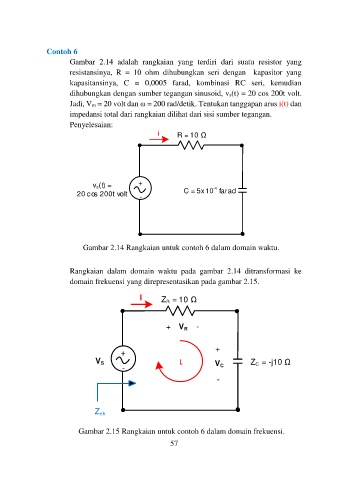

Contoh 6
Gambar 2.14 adalah rangkaian yang terdiri dari suatu resistor yang
resistansinya, R = 10 ohm dihubungkan seri dengan kapasitor yang
kapasitansinya, C = 0,0005 farad, kombinasi RC seri, kemudian
dihubungkan dengan sumber tegangan sinusoid, vs(t) = 20 cos 200t volt.
Jadi, Vm = 20 volt dan ω = 200 rad/detik. Tentukan tanggapan arus i(t) dan
impedansi total dari rangkaian dilihat dari sisi sumber tegangan.
Penyelesaian:
i R = 10

v s(t) = + C = 5x10 farad
-4
20 cos 200t volt -

Gambar 2.14 Rangkaian untuk contoh 6 dalam domain waktu.

Rangkaian dalam domain waktu pada gambar 2.14 ditransformasi ke
domain frekuensi yang direpresentasikan pada gambar 2.15.

I Z R = 10

+ V R
-
+
+
V S - L V C Z C = -j10

-

Z ek

Gambar 2.15 Rangkaian untuk contoh 6 dalam domain frekuensi.

57
