a
i i L
i R i C

+ V s = 35 cos ωt volt
- f = 500 Hz R L Z 2 C Z 3
Z 1

Z ek b

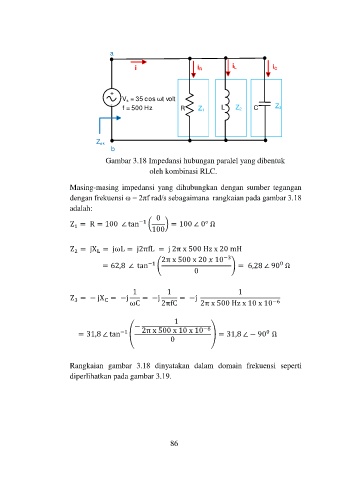

Gambar 3.18 Impedansi hubungan paralel yang dibentuk
oleh kombinasi RLC.

Masing-masing impedansi yang dihubungkan dengan sumber tegangan
dengan frekuensi ω = 2πf rad/s sebagaimana rangkaian pada gambar 3.18
adalah:
0
Z = R = 100 ∠ tan −1 ( ) = 100 ∠ 0° Ω
1
100

Z = jX = jωL = j2πfL = j 2π x 500 Hz x 20 mH
L
2

2π x 500 x 20 10 −3
0
= 62,8 ∠ tan −1 ( ) = 6,28 ∠ 90 Ω
0

1 1 1
Z = − jX = −j = −j = −j
C
3
ωC 2πfC 2π x 500 Hz x 10 x 10 −6

1
− −6
0
= 31,8 ∠ tan −1 ( 2π x 500 x 10 x 10 ) = 31,8 ∠ − 90 Ω
0

Rangkaian gambar 3.18 dinyatakan dalam domain frekuensi seperti
diperlihatkan pada gambar 3.19.

86
