I

+ V s = 35 0 o
- vo lt L Z ek

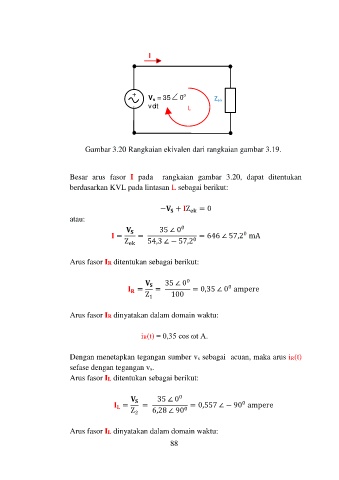

Gambar 3.20 Rangkaian ekivalen dari rangkaian gambar 3.19.

Besar arus fasor I pada rangkaian gambar 3.20, dapat ditentukan
berdasarkan KVL pada lintasan L sebagai berikut:

− + Z ek = 0

atau:
35 ∠ 0 0
0
= = = 646 ∠ 57,2 mA
Z ek 54,3 ∠ − 57,2 0

Arus fasor IR ditentukan sebagai berikut:

35 ∠ 0 0
0
= = = 0,35 ∠ 0 ampere

Z 1 100

Arus fasor IR dinyatakan dalam domain waktu:

iR(t) = 0,35 cos ωt A.

Dengan menetapkan tegangan sumber vs sebagai acuan, maka arus iR(t)
sefase dengan tegangan vs.
Arus fasor IL ditentukan sebagai berikut:

35 ∠ 0 0
0
= = = 0,557 ∠ − 90 ampere

Z 2 6,28 ∠ 90 0

Arus fasor IL dinyatakan dalam domain waktu:
88
