I
a

I R I L I C

+ V s = 35 0 o
- vo lt Z 1 Z 2 Z 3

Z ek b

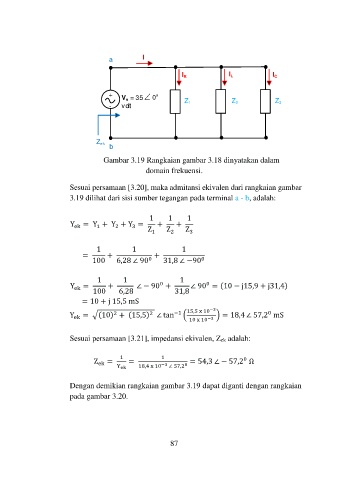

Gambar 3.19 Rangkaian gambar 3.18 dinyatakan dalam
domain frekuensi.

Sesuai persamaan [3.20], maka admitansi ekivalen dari rangkaian gambar
3.19 dilihat dari sisi sumber tegangan pada terminal a - b, adalah:

1 1 1
Y ek = Y + Y + Y = + +
1
2
3
Z 1 Z 2 Z 3

1 1 1
= + +
100 6,28 ∠ 90 0 31,8 ∠ −90 0

1 1 1
0
0
Y ek = + ∠ − 90 + ∠ 90 = (10 − j15,9 + j31,4)
100 6,28 31,8
= 10 + j 15,5 mS
0
Y ek = √(10) + (15,5) ∠ tan −1 ( 15,5 x 10 −3 ) = 18,4 ∠ 57,2 mS
2
2
10 x 10 −3

Sesuai persamaan [3.21], impedansi ekivalen, Zek adalah:

1 1
0
Z ek = = = 54,3 ∠ − 57,2 Ω
Y ek 18,4 x 10 −3 ∠ 57,2 0

Dengan demikian rangkaian gambar 3.19 dapat diganti dengan rangkaian
pada gambar 3.20.

87
