Sesuai persamaan [4.20], besar tegangan fasor V1 adalah:
70,7 ∠ 45 0
0
= (100 ∠ 0 )
0
0
0
70,7 ∠ 45 + 92,4 ∠ 330 + 67 ∠ 60
0
= 40,4 ∠ 24,3 volt
Sesuai persamaan [4.21], besar tegangan fasor V2 adalah:
92,4 ∠ 330 0
0
= (100 ∠ 0 )
0
0
70,7 ∠ 45 + 92,4 ∠ 330 + 67 ∠ 60 0
= 52,9 ∠ 309,3 volt
0
Sesuai persamaan [4.22], besar tegangan fasor V3 adalah:
0
67 ∠ 60
0
= (100 ∠ 0 )
0
0
0
70,7 ∠ 45 + 92,4 ∠ 330 + 67 ∠ 60
= 38,3 ∠ 39,3 volt
0

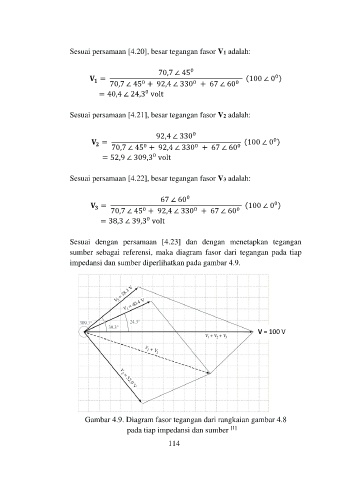

Sesuai dengan persamaan [4.23] dan dengan menetapkan tegangan
sumber sebagai referensi, maka diagram fasor dari tegangan pada tiap
impedansi dan sumber diperlihatkan pada gambar 4.9.
V = 100 V
Gambar 4.9. Diagram fasor tegangan dari rangkaian gambar 4.8
[1]
pada tiap impedansi dan sumber
