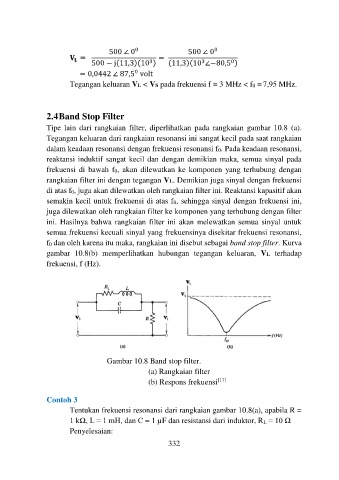

Page 425 - Buku Materi Pembelajaran Rangkaian Listrik II dan Praktikum

500 ∠ 0 0 500 ∠ 0 0
= =

3
3
0
500 − j(11,3)(10 ) (11,3)(10 ∠−80,5 )
= 0,0442 ∠ 87,5 volt
0
Tegangan keluaran VL < VS pada frekuensi f = 3 MHz < f0 = 7,95 MHz.

2.4 Band Stop Filter
Tipe lain dari rangkaian filter, diperlihatkan pada rangkaian gambar 10.8 (a).
Tegangan keluaran dari rangkaian resonansi ini sangat kecil pada saat rangkaian
dalam keadaan resonansi dengan frekuensi resonansi f0. Pada keadaan resonansi,
reaktansi induktif sangat kecil dan dengan demikian maka, semua sinyal pada
frekuensi di bawah f0, akan dilewatkan ke komponen yang terhubung dengan
rangkaian filter ini dengan tegangan VL. Demikian juga sinyal dengan frekuensi
di atas f0, juga akan dilewatkan oleh rangkaian filter ini. Reaktansi kapasitif akan
semakin kecil untuk frekuensi di atas f0, sehingga sinyal dengan frekuensi ini,
juga dilewatkan oleh rangkaian filter ke komponen yang terhubung dengan filter
ini. Hasilnya bahwa rangkaian filter ini akan melewatkan semua sinyal untuk
semua frekuensi kecuali sinyal yang frekuensinya disekitar frekuensi resonansi,
f0 dan oleh karena itu maka, rangkaian ini disebut sebagai band stop filter. Kurva
gambar 10.8(b) memperlihatkan hubungan tegangan keluaran, VL terhadap
frekuensi, f (Hz).

Gambar 10.8 Band stop filter.
(a) Rangkaian filter
(b) Respons frekuensi [17]

Contoh 3
Tentukan frekuensi resonansi dari rangkaian gambar 10.8(a), apabila R =
1 kΩ, L = 1 mH, dan C = 1 µF dan resistansi dari induktor, RL = 10 Ω
Penyelesaian:
