ϕ = ϕ L1 + ϕ [10.15]
1
21

dimana: ϕL1 adalah fluks yang dihasilkan oleh arus i1 yang hanya melingkupi
kumparan 1 dan tidak melingkupi kumparan 2, disebut fluks bocor (leakage flux)
dan ϕ21 adalah fluks yang dihasilkan oleh arus i1 yang melingkupi kumparan 2,
disebut fluks bersama (mutual flux).

kumparan 1 kumparan 2

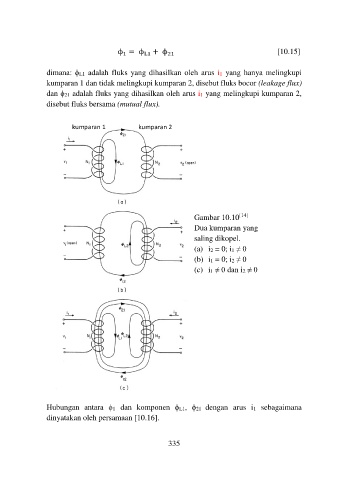

Gambar 10.10 [14]

Dua kumparan yang

saling dikopel.

(a) i
2 = 0; i1 ≠ 0
(b) i
1 = 0; i2 ≠ 0
1 ≠ 0 dan i2 ≠ 0
(c) i

.

Hubungan antara ϕ1 dan komponen ϕL1, ϕ21 dengan arus i1 sebagaimana
dinyatakan oleh persamaan [10.16].
