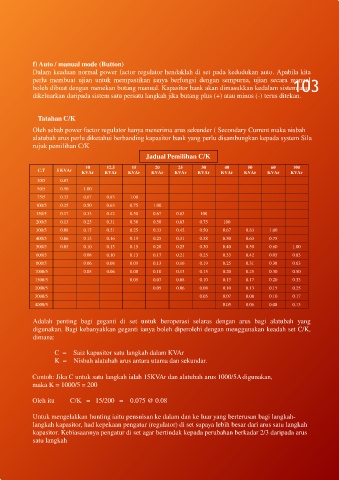

Page 103 - PAPAN SUIS UTAMA VOLTAN RENDAH

f) Auto / manual mode (Button)
Dalam keadaan normal power factor regulator hendaklah di set pada kedudukan auto. Apabila kita
perlu membuat ujian untuk mempastikan ianya berfungsi dengan sempurna, ujian secara manual
103
boleh dibuat dengan menekan butang manual. Kapasitor bank akan dimasukkan kedalam sistem atau
dikeluarkan daripada sistem satu persatu langkah jika butang plus (+) atau minus (-) terus ditekan.

Tatahan C/K

Oleh sebab power factor regulator hanya menerima arus sekunder ( Secondary Current maka nisbah
alatubah arus perlu diketahui berbanding kapasitor bank yang perlu disambungkan kepada system Sila
rujuk pemilihan C/K
Jadual Pemilihan C/K

10 12.5 15 20 25 30 40 50 60 100
C.T 5 KVAr
KVAr KVAr KVAr KVAr KVAr KVAr KVAr KVAr KVAr KVAr
30/5 0.83
50/5 0.50 1.00
75/5 0.33 0.67 0.83 1.00
100/5 0.25 0.50 0.63 0.75 1.00
150/5 0.17 0.33 0.42 0.50 0.67 0.83 100
200/5 0.13 0.25 0.31 0.38 0.50 0.63 0.75 100
300/5 0.08 0.17 0.21 0.25 0.33 0.42 0.50 0.67 0.83 1.00
400/5 0.06 0.13 0.16 0.19 0.25 0.31 0.38 0.50 0.63 0.75
500/5 0.05 0.10 0.13 0.15 0.20 0.25 0.30 0.40 0.50 0.60 1.00
600/5 0.08 0.10 0.13 0.17 0.21 0.25 0.33 0.42 0.05 0.83
800/5 0.06 0.08 0.09 0.13 0.16 0.19 0.25 0.31 0.38 0.63
1000/5 0.05 0.06 0.08 0.10 0.13 0.15 0.20 0.25 0.30 0.50
1500/5 0.05 0.07 0.08 0.10 0.13 0.17 0.20 0.33
2000/5 0.05 0.06 0.08 0.10 0.13 0.15 0.25
3000/5 0.05 0.07 0.08 0.10 0.17
4000/5 0.05 0.06 0.08 0.13

Adalah penting bagi geganti di set untuk beroperasi selaras dengan arus bagi alatubah yang
digunakan. Bagi kebanyakkan geganti ianya boleh diperolehi dengan menggunakan keadah set C/K,
dimana:

C = Saiz kapasitor satu langkah dalam KVAr
K = Nisbah alatubah arus antara utama dan sekundar.

Contoh: Jika C untuk satu langkah ialah 15KVAr dan alatubah arus 1000/5Adigunakan,
maka K = 1000/5 = 200

Oleh itu C/K = 15/200 = 0.075 @ 0.08

Untuk mengelakkan hunting iaitu pensuisan ke dalam dan ke luar yang berterusan bagi langkah-
langkah kapasitor, had kepekaan pengatur (regulator) di set supaya lebih besar dari arus satu langkah
kapasitor. Kebiasaannya pengatur di set agar bertindak kepada perubahan berkadar 2/3 daripada arus
satu langkah
