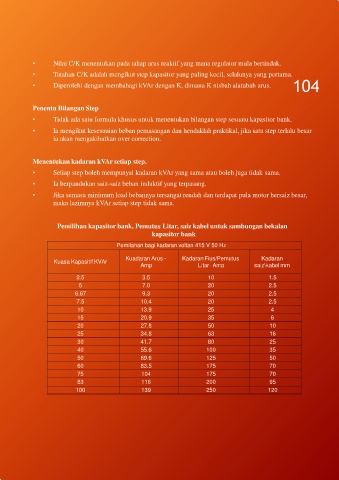

Page 104 - PAPAN SUIS UTAMA VOLTAN RENDAH

• Nilai C/K menentukan pada tahap arus reaktif yang mana regulator mula bertindak.
• Tatahan C/K adalah mengikut step kapasitor yang paling kecil, selalunya yang pertama.
104
• Diperolehi dengan membahagi kVAr dengan K, dimana K nisbah alatubah arus.

Penentu Bilangan Step
• Tidak ada satu formula khusus untuk menentukan bilangan step sesuatu kapasitor bank.

• Ia mengikut kesesuaian beban pemasangan dan hendaklah praktikal, jika satu step terlalu besar
ia akan mengakibatkan over correction.

Menentukan kadaran kVAr setiap step.

• Setiap step boleh mempunyai kadaran kVAr yang sama atau boleh juga tidak sama.
• Ia berpandukan saiz-saiz beban induktif yang terpasang.

• Jika semasa minimum load bebannya tersangat rendah dan terdapat pula motor bersaiz besar,
maka lazimnya kVAr setiap step tidak sama.

Pemilihan kapasitor bank, Pemutus Litar, saiz kabel untuk sambungan bekalan
kapasitor bank

Pemilahan bagi kadaran voltan 415 V 50 Hz

Kuadaran Arus - Kadaran Fius/Pemutus Kadaran
Kuasa Kapasitif KVAr
Amp Litar- Amp saiz\kabel mm
2.5 3.5 10 1.5
5 7.0 20 2.5
6.67 9.3 20 2.5
7.5 10.4 20 2.5
10 13.9 25 4
15 20.9 35 6
20 27.8 50 10
25 34.8 63 16
30 41.7 80 25
40 55.6 100 35
50 69.6 125 50
60 83.5 175 70
75 104 175 70
83 116 200 95
100 139 250 120
