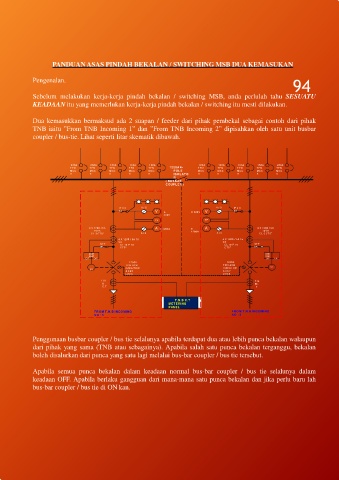

PANDUAN ASAS PINDAH BEKALAN / SWITCHING MSB DUA KEMASUKAN

94
Pengenalan.
Sebelum melakukan kerja-kerja pindah bekalan / switching MSB, anda perlulah tahu SESUATU
KEADAAN itu yang memerlukan kerja-kerja pindah bekalan / switching itu mesti dilakukan.

Dua kemasukkan bermaksud ada 2 suapan / feeder dari pihak pembekal sebagai contoh dari pihak
TNB iaitu ”From TNB Incoming 1” dan ”From TNB Incoming 2” dipisahkan oleh satu unit busbar
coupler / bus-tie. Lihat seperti litar skematik dibawah.

200A 200A 100A 100A 100A 100A 100A 100A 150A 200A
T PN T P N T P N T P N T PN 1200A 4- T PN T PN T PN T PN T PN
M C C M C C M C C M C C M C C POLE M C C M C C M C C M C C M C C
B B B B B ISOLATO B B B B B
R
( BUSBAR
COUPLER )
R Y B B Y R
IF 3 X V / S V / S IF 3 X
6A V 0- 0-500V V 6A
500V
PF PF
3 X 1200 / 5A A 0-1200A 0- A 3 X 1200 / 5A
15VA 1200A 15VA
C L 3 CTS” A / S A / S C L 3 CTS”
4 X 1200 / 5A 15 4 X 1200 / 5A 15
VA VA
ST F CL 10 P 10 CL 10 P 10 ST F
6A CTS” CTS” 6A
IDMT IDMT
IDMT IDMT
E/F O/C O/C E/F
1250A 1250A
T P N A C B T PN AC B
C/W S/TRIP C/W S/TRIP ST
ST
& KEY & KEY
LO C K LO C K
T.N. T.N.
B B C.
C.T T
T.N.B C.T
METERING
PANEL
FROM T.N.B INCOMING F ROM T.N.B INCOMING
NO : 1 NO : 2
Penggunaan busbar coupler / bus tie selalunya apabila terdapat dua atau lebih punca bekalan walaupun
dari pihak yang sama (TNB atau sebagainya). Apabila salah satu punca bekalan terganggu, bekalan
boleh disalurkan dari punca yang satu lagi melalui bus-bar coupler / bus tie tersebut.

Apabila semua punca bekalan dalam keadaan normal bus-bar coupler / bus tie selalunya dalam
keadaan OFF. Apabila berlaku gangguan dari mana-mana satu punca bekalan dan jika perlu baru lah
bus-bar coupler / bus tie di ON kan.
