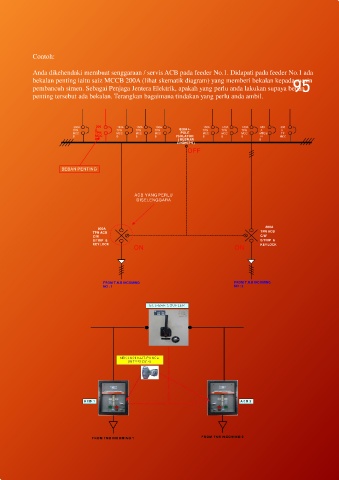

Page 95 - PAPAN SUIS UTAMA VOLTAN RENDAH

Contoh:

Anda dikehendaki membuat senggaraan / servis ACB pada feeder No.1. Didapati pada feeder No.1 ada
95
bekalan penting iaitu saiz MCCB 200A (lihat skematik diagram) yang memberi bekalan kepada mesin
pembancuh simen. Sebagai Penjaga Jentera Elektrik, apakah yang perlu anda lakukan supaya beban
penting tersebut ada bekalan. Terangkan bagaimana tindakan yang perlu anda ambil.

300A 200 100A 100A 100A 100A 100A 100A 200 300
TPN A TPN TPN TPN 800A4- TPN TPN TPN A A
TP
MCC TPN MCC MCC MCC POLE MCC MCC MCC MCCB TP
N
B MCC B B B ISOLATOR B B B N MCC
B ( BUSBAR B
COUPLER)
OFF
BEBAN PENTING

ACB YANG PERLU
DISELENGGARA

800A
800A
TPN ACB TPN ACB
C/W C/W
S/TRIP & S/TRIP &
KEY LOCK KEY LOCK
ON ON

FROM T.N.B INCOMING FROM T.N.B INCOMING
NO : 1 NO : 2
