Page 98 - PAPAN SUIS UTAMA VOLTAN RENDAH

4. Sambungan ikatan ‘Busbar Coupler’ pada busbar mestilah dipastikan dalam keadaan sentiasa
ketat dan kukuh supaya boleh membawa arus dengan sepenuhnya tanpa apa-apa masalah ketika
digunakan. 98
5. Lincirkan bahagian yang perlu dengan ‘Petroleum Jelly’ (Vaseline) supaya pergerakan untuk
pengsuisannya sentiasa lancar.
6. Lakukan Ujian Keterusan dan Ujian Penebatan bagi memastikan ‘Busbar Coupler’ dalam
keadaan baik untuk digunakan.

Busbar fasa merah Busbar fasa merah
dari feeder NO.1 dari feeder NO.2

Handle untuk
operasi ON/OFF

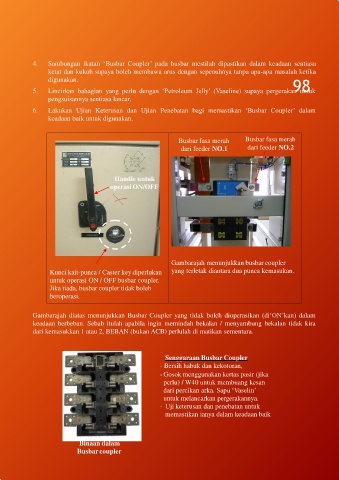

Gambarajah menunjukkan busbar coupler
Kunci kait-punca / Caster key diperlukan yang terletak diantara dua punca kemasukan.
untuk operasi ON / OFF busbar coupler.
Jika tiada, busbar coupler tidak boleh
beroperasi.

Gambarajah diatas menunjukkan Busbar Coupler yang tidak boleh dioperasikan (di‘ON’kan) dalam
keadaan berbeban. Sebab itulah apabila ingin memindah bekalan / menyambung bekalan tidak kira
dari kemasukkan 1 atau 2, BEBAN (bukan ACB) perlulah di matikan sementara.

Senggaraan Busbar Coupler
- Bersih habuk dan kekotoran,
- Gosok menggunakan kertas pasir (jika
perlu) / W40 untuk membuang kesan
dari percikan arka. Sapu ‘Vaselin’
untuk melancarkan pergerakannya.
- Uji keterusan dan penebatan untuk
memastikan ianya dalam keadaan baik

Binaan dalam
Busbarcoupler
