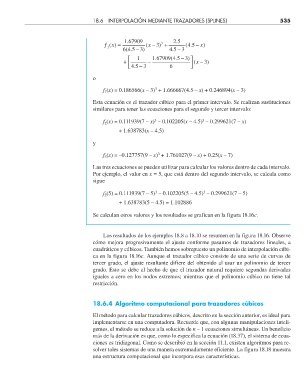

18.6  INTERPOLACIÓN MEDIANTE TRAZADORES (SPLINES)                535

                                                    1 67909      3   25 .
                                                     .
                                                            x
                                                                          45
                                             ƒ () x  =     (–  3)  +     (.  − ) x
                                              1
                                                   64 5 − 3)       45 .  − 3
                                                    (.
                                                              .
                                                                    (
                                                   +  ⎡ ⎢ ⎣45 .  1 − 3 −  1 67909 4 5 .  − 3) ⎤ ⎥ ⎦  (x  − 3)
                                                                    6
                                         o
                                                              3
                                            f (x) = 0.186566(x – 3)  + 1.666667(4.5 – x) + 0.246894(x – 3)
                                             1
                                         Esta ecuación es el trazador cúbico para el primer intervalo. Se realizan sustituciones
                                         similares para tener las ecuaciones para el segundo y tercer intervalo:
                                                                               3
                                                              3
                                            f (x) = 0.111939(7 – x)  – 0.102205(x – 4.5)  – 0.299621(7 – x)
                                             2
                                                  + 1.638783(x – 4.5)
                                         y
                                                               3
                                            f (x) = –0.127757(9 – x)  + 1.761027(9 – x) + 0.25(x – 7)
                                             3
                                         Las tres ecuaciones se pueden utilizar para calcular los valores dentro de cada intervalo.
                                         Por ejemplo, el valor en x = 5, que está dentro del segundo intervalo, se calcula como
                                         sigue
                                                              3
                                                                               3
                                            f (5) = 0.111939(7 – 5)  – 0.102205(5 – 4.5)  – 0.299621(7 – 5)
                                             2
                                                  + 1.638783(5 – 4.5) = 1.102886
                                         Se calculan otros valores y los resultados se grafican en la figura 18.16c.



                                            Los resultados de los ejemplos 18.8 a 18.10 se resumen en la figura 18.16. Observe
                                         cómo mejora progresivamente el ajuste conforme pasamos de trazadores lineales, a
                                         cuadráticos y cúbicos. También hemos sobrepuesto un polinomio de interpolación cúbi-
                                         ca en la figura 18.16c. Aunque el trazador cúbico consiste de una serie de curvas de
                                         tercer grado, el ajuste resultante difiere del obtenido al usar un polinomio de tercer
                                         grado. Esto se debe al hecho de que el trazador natural requiere segundas derivadas
                                         iguales a cero en los nodos extremos; mientras que el polinomio cúbico no tiene tal
                                         restricción.



                                         18.6.4  Algoritmo computacional para trazadores cúbicos
                                         El método para calcular trazadores cúbicos, descrito en la sección anterior, es ideal para
                                         implementarse en una computadora. Recuerde que, con algunas manipulaciones inteli-
                                         gentes, el método se reduce a la solución de n – 1 ecuaciones simultáneas. Un beneficio
                                         más de la derivación es que, como lo especifica la ecuación (18.37), el sistema de ecua-
                                         ciones es tridiagonal. Como se describió en la sección 11.1, existen algoritmos para re-
                                         solver tales sistemas de una manera extremadamente eficiente. La figura 18.18 muestra
                                         una estructura computacional que incorpora esas características.
