816 PROBLEMAS DE VALORES EN LA FRONTERA Y DE VALORES PROPIOS

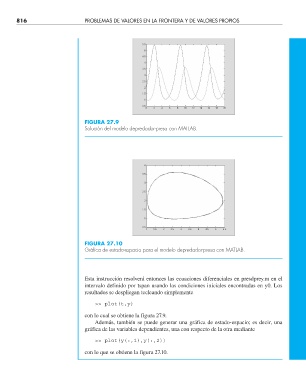

FIGURA 27.9
Solución del modelo depredador-presa con MATLAB.

FIGURA 27.10
Gráfi ca de estado-espacio para el modelo depredador-presa con MATLAB.

Esta instrucción resolverá entonces las ecuaciones diferenciales en presdprey.m en el
intervalo definido por tspan usando las condiciones iniciales encontradas en y0. Los
resultados se despliegan tecleando simplemente

>> plot(t,y)
con lo cual se obtiene la figura 27.9.
Además, también se puede generar una gráfica de estado-espacio; es decir, una
gráfica de las variables dependientes, una con respecto de la otra mediante

>> plot(y(:,1),y(:,2))
con lo que se obtiene la figura 27.10.
