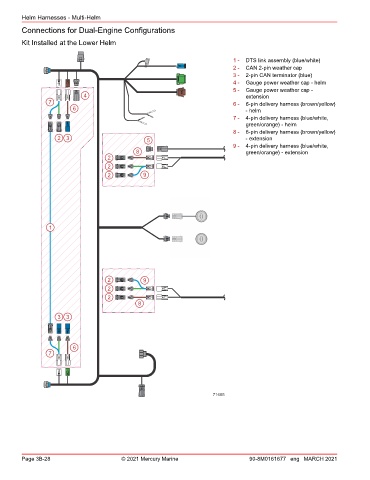

Helm Harnesses - Multi-Helm
Connections for Dual‑Engine Configurations
Kit Installed at the Lower Helm
1 - DTS link assembly (blue/white)
2 - CAN 2‑pin weather cap
3 - 2‑pin CAN terminator (blue)
4 - Gauge power weather cap ‑ helm
5 - Gauge power weather cap ‑
4 extension
7 6 - 6‑pin delivery harness (brown/yellow)
6 ‑ helm
7 - 4‑pin delivery harness (blue/white,
green/orange) ‑ helm
8 - 6‑pin delivery harness (brown/yellow)
2 3 5 ‑ extension
9 - 4‑pin delivery harness (blue/white,
8 green/orange) ‑ extension
2
2
2 9
1
2 9
2
2
8
3 3
6
7
71685
